En bref
- Le disjoncteur différentiel coupe le courant lorsqu’il détecte une fuite de courant, une surcharge ou un court-circuit sur le circuit qu’il protège.
- Sa sensibilité de 30 mA vise la protection des personnes dans l’habitat, conformément aux principes de la norme NF C 15-100.
- Le choix dépend du calibre, de l’intensité nominale, du type de courant détecté et de la nature des appareils raccordés.
- Un disjoncteur qui déclenche régulièrement ne doit jamais être remplacé par un modèle de calibre supérieur sans diagnostic de l’installation électrique.
Disjoncteur différentiel et sécurité électrique dans le logement
Un tableau électrique qui coupe sans raison apparente, une prise qui fait déclencher l’alimentation ou un appareil qui s’arrête dès son branchement sont des symptômes à prendre au sérieux. Le disjoncteur différentiel est précisément conçu pour interrompre le courant avant qu’une fuite vers la terre, une carcasse métallique ou une personne ne devienne dangereuse.
Ce matériel appartient à la famille des DDR, pour dispositifs différentiels à courant résiduel. Son principe est simple. Il compare le courant qui passe par la phase avec celui qui revient par le neutre. Si une partie du courant s’échappe par un autre chemin, par exemple via un conducteur abîmé, un appareil humide ou la terre, il détecte cet écart et ouvre le circuit.
Cette coupure intervient bien avant que le défaut ne devienne acceptable pour un usage domestique. Une sensibilité de 30 mA, soit 0,03 ampère, est employée pour la protection des personnes. La norme NF C 15-100 impose cette valeur en aval du disjoncteur de branchement pour les circuits d’un logement neuf ou entièrement rénové. Elle ne garantit pas que toute installation ancienne soit conforme à distance, car l’état des conducteurs, des prises de terre et des connexions doit être vérifié sur place.
Le dispositif ne remplace pas un disjoncteur classique. Un disjoncteur divisionnaire surveille surtout les surintensités. Il coupe lorsqu’un appareil demande trop de puissance pendant trop longtemps ou lorsqu’un court-circuit se produit entre phase et neutre. Le différentiel ajoute la détection d’un défaut d’isolement. Un câble pincé derrière un meuble peut donc provoquer un déclenchement différentiel sans créer immédiatement un court-circuit franc.
La différence entre interrupteur différentiel et disjoncteur différentiel
La confusion est fréquente dans un tableau. L’interrupteur différentiel détecte uniquement la fuite de courant. Il doit être associé à des disjoncteurs divisionnaires qui assurent la protection circuit par circuit contre les surcharges et les courts-circuits. Le disjoncteur différentiel rassemble les deux fonctions dans un seul appareil.
Ce second appareil protège donc un départ donné contre trois situations distinctes. Il coupe sur surcharge, sur court-circuit et sur défaut différentiel. Il est souvent utilisé lorsqu’un circuit mérite une protection individuelle renforcée, comme une borne de recharge, certains équipements extérieurs ou une alimentation technique spécifique.
| Appareil installé au tableau | Défauts détectés | Usage habituel dans un logement |
|---|---|---|
| Disjoncteur divisionnaire | Surcharge et court-circuit | Protection d’un circuit de prises, d’éclairage ou d’appareil dédié |
| Interrupteur différentiel 30 mA | Fuite de courant vers la terre | Protection d’un groupe de circuits associés |
| Disjoncteur différentiel 30 mA | Fuite de courant, surcharge et court-circuit | Protection complète d’un départ précis |
Le prix du matériel ne doit pas décider seul. En mars 2026, un disjoncteur différentiel monophasé de marque reconnue, relevé sur des sites de distributeurs professionnels durant les horaires ouvrés de journée, se situe généralement entre 65 et 180 euros hors pose selon son calibre, son type et son pouvoir de coupure. Un appareil à bas prix, sans documentation claire ni compatibilité confirmée avec le tableau, n’est pas une économie raisonnable sur une fonction de sécurité électrique.
Une prise qui chauffe, une odeur de plastique ou un noircissement autour d’une fiche signalent un défaut qui peut précéder le déclenchement. Dans ce cas, débranchez l’appareil concerné si cela peut se faire sans toucher de partie détériorée, puis coupez le disjoncteur du circuit au tableau. Le détail des risques et des premiers gestes est expliqué dans ce guide sur une prise électrique qui chauffe.
Fonctionnement du disjoncteur différentiel face à une fuite de courant
Le différentiel ne mesure pas la consommation totale d’un logement. Il surveille un déséquilibre. Si 5 ampères sortent par la phase et que 5 ampères reviennent par le neutre, le circuit est équilibré. Si 5 ampères sortent mais que seulement 4,97 ampères reviennent, les 30 milliampères manquants sont partis ailleurs. C’est cette différence qui déclenche un modèle de sensibilité 30 mA.
Une fuite de courant peut venir d’un lave-linge dont la résistance est détériorée, d’un congélateur ancien, d’un câble extérieur ayant pris l’humidité ou d’une prise de jardin exposée à la pluie. Elle peut également résulter d’une accumulation de défauts faibles. Plusieurs appareils électroniques raccordés en permanence génèrent parfois de petites fuites individuelles qui finissent par atteindre le seuil de déclenchement lorsqu’elles s’additionnent.
Le bouton de test présent en façade sert à vérifier la partie différentielle. Son action crée artificiellement un déséquilibre. Si l’appareil ne coupe pas lorsque vous appuyez sur ce bouton, il faut considérer la protection comme défaillante. Ne démontez rien sous tension. Coupez d’abord l’alimentation générale au disjoncteur de branchement avant toute vérification visuelle du tableau, puis faites contrôler l’équipement par un électricien habilité.
Pourquoi un disjoncteur différentiel peut déclencher sans panne visible
Un déclenchement isolé pendant un orage ou après l’utilisation d’un appareil n’est pas un diagnostic. Un déclenchement répété, en revanche, indique qu’un défaut existe ou qu’un ensemble de matériels approche la limite de fuite tolérée. Réarmer plusieurs fois sans débrancher les appareils ne répare rien. Cela retarde seulement l’identification du circuit responsable.
Après avoir coupé le disjoncteur général, repérez les circuits en aval du dispositif concerné. Débranchez les appareils raccordés au circuit suspect. Réenclenchez ensuite le disjoncteur général, puis le différentiel. Rebranchez les équipements un par un, sans ouvrir de prise, de boîte de dérivation ni de tableau. Si le défaut revient avec un appareil précis, cessez de l’utiliser jusqu’à son contrôle ou son remplacement.
- Coupez le disjoncteur général avant de toucher au tableau ou à un appareillage électrique ouvert.
- Repérez le levier abaissé et notez les circuits alimentés par ce dispositif avant tout réarmement.
- Débranchez les appareils mobiles du circuit concerné avant de remettre l’alimentation sous tension.
- Arrêtez les essais si une odeur, une trace de chauffe ou un crépitement apparaît sur une prise.
Un appareil qui fait déclencher à chaque branchement doit être écarté. Une résistance de chauffe-eau, un moteur de lave-linge ou une rallonge extérieure peuvent présenter un défaut d’isolement intermittent. Cette panne nécessite parfois une mesure d’isolement au mégohmmètre, matériel que le particulier n’a généralement pas. Un multimètre courant ne permet pas de valider correctement l’état de l’isolement sous la tension d’essai adaptée.
Le dépannage d’un défaut différentiel en journée ouvrée, relevé en mars 2026, coûte souvent entre 110 et 180 euros pour un déplacement et une première recherche d’environ une heure. En soirée, la nuit, le week-end ou un jour férié, cette même recherche se facture couramment entre 160 et 280 euros. Si le professionnel annonce un montant sans préciser la durée prévue, le taux horaire et les majorations, ne signez pas avant d’avoir ces éléments écrits.
Le guide consacré aux raisons pour lesquelles un disjoncteur saute aide à distinguer un défaut d’isolement, une surcharge et un court-circuit. Cette distinction évite d’acheter un appareil neuf alors que le problème vient parfois simplement d’un équipement branché sur le circuit.
Comment choisir la sensibilité et l’intensité nominale du disjoncteur différentiel
Le premier chiffre à lire est la sensibilité différentielle, exprimée en milliampères. Dans une habitation, la valeur de 30 mA est la référence pour protéger les personnes. Des sensibilités de 300 mA ou 500 mA existent dans d’autres usages, notamment pour une protection générale contre les défauts d’isolement et les risques d’incendie, mais elles ne remplacent pas les 30 mA exigés pour les circuits domestiques concernés.
Le second chiffre est l’intensité nominale, exprimée en ampères. Elle indique le courant maximal que l’appareil peut laisser passer durablement dans ses conditions d’utilisation. Un modèle 16 A protège un circuit de faible puissance. Un modèle 20 A convient souvent à certains circuits spécialisés. Un calibre supérieur ne rend pas une ligne plus solide. Il doit correspondre à la section des conducteurs et à l’usage du circuit.
La norme NF C 15-100 encadre les associations usuelles dans l’habitat. Pour un conducteur en cuivre de 1,5 mm², un disjoncteur de 16 A est couramment admis pour les prises dans les limites réglementaires applicables et un calibre de 16 A est utilisé pour l’éclairage. Pour du 2,5 mm², un calibre de 20 A est fréquent pour les prises ou pour des équipements dédiés selon le circuit. Le dimensionnement exact dépend du schéma réel, de la section, du mode de pose et des appareils alimentés.
Ne jamais augmenter le calibre pour arrêter les coupures
Un disjoncteur de 16 A qui déclenche sur un circuit correctement identifié ne doit pas être remplacé par un 20 A ou un 32 A pour gagner du confort. Cette manipulation peut laisser passer un courant supérieur à ce que les fils supportent. Le câble chauffe alors derrière les cloisons, là où le défaut ne se voit pas avant le dommage.
La bonne démarche commence toujours par l’usage. Un radiateur mobile de 2 000 W consomme environ 8,7 A sous 230 V. Ajoutez un sèche-cheveux de 1 800 W et un aspirateur de 1 000 W sur le même circuit, et la charge approche déjà 21 A. Le déclenchement n’indique pas nécessairement un disjoncteur défectueux. Il peut seulement signaler que le circuit est surchargé.
Pour une installation électrique récente, l’organisation habituelle repose sur plusieurs interrupteurs différentiels qui distribuent les circuits, puis sur des disjoncteurs divisionnaires adaptés. Le disjoncteur différentiel individuel répond à un besoin précis, pas à une obligation automatique de remplacer tout le tableau. Une alimentation de pompe, un atelier extérieur ou un équipement particulier peuvent justifier ce choix si le tableau et les conducteurs le permettent.
Le remplacement d’un disjoncteur au tableau exige de travailler hors tension. Coupez le disjoncteur de branchement, vérifiez l’absence de tension avec un VAT, un vérificateur d’absence de tension conforme à son usage, puis contrôlez que le circuit reste hors tension avant de retirer un capot ou un conducteur. Sans VAT et sans connaissance du tableau, cette opération ne relève pas du bricolage prudent. La pose, le serrage au couple adapté et la vérification de continuité doivent être confiés à un électricien habilité.
La main-d’œuvre pour remplacer un disjoncteur différentiel accessible dans un tableau sain, relevée en mars 2026 pour une intervention en journée ouvrée, se situe habituellement entre 140 et 260 euros, fourniture comprise lorsque le matériel standard est disponible. Un tableau ancien, des peignes incompatibles, des fils trop courts ou des traces de chauffe font augmenter le temps de travail. Une opération annoncée à 600 euros sans remplacement de tableau ni défaut complexe mérite un devis détaillé poste par poste.
Type AC, type A ou type F selon le type de courant des appareils
Le choix ne porte pas seulement sur le calibre. Le type de courant résiduel que le dispositif peut détecter compte tout autant. Les appareils modernes, équipés de cartes électroniques, de variateurs ou d’alimentations à découpage, ne produisent pas tous les mêmes défauts. Installer un type inadapté peut réduire la qualité de la détection ou provoquer des coupures intempestives.
Le type AC détecte les défauts différentiels alternatifs sinusoïdaux. Il convient à de nombreux circuits courants, notamment l’éclairage ou des prises destinées à des usages généraux, lorsque le schéma de l’installation le prévoit. Le type A détecte également des courants résiduels continus pulsés. Il est prévu pour certains équipements dotés d’électronique de puissance, dont les plaques de cuisson et les lave-linge selon les prescriptions de la NF C 15-100.
Le type F apporte une résistance accrue aux déclenchements intempestifs et une détection adaptée à certains appareils avec variateur ou moteur piloté. Il peut être retenu pour des équipements comme certaines pompes à chaleur, climatiseurs ou lave-linge évolués lorsque la notice du fabricant le demande. Le type B vise des défauts continus lisses et certains usages spécifiques, notamment des installations de recharge ou des équipements techniques. Il ne s’improvise pas dans un tableau domestique.
| Type de différentiel | Défauts principalement détectés | Circuits généralement concernés |
|---|---|---|
| Type AC | Courant alternatif sinusoïdal | Éclairage et prises d’usage courant selon le schéma retenu |
| Type A | Alternatif et continu pulsé | Plaques de cuisson, lave-linge et certains appareils électroniques |
| Type F | Défauts liés aux appareils à variateur avec meilleure immunité | Pompe à chaleur, climatisation ou électroménager compatible |
| Type B | Alternatif, pulsé et continu lisse | Certains équipements spécialisés et bornes selon leur architecture |
La notice de l’appareil prime sur le choix supposé
Une plaque de cuisson récente n’impose pas automatiquement le même montage qu’un appareil ancien. La documentation de l’équipement indique parfois le type de protection différentielle attendu. Cette information doit être rapprochée du schéma du tableau, pas appliquée seule sur un rail déjà chargé.
Les pompes à chaleur méritent une attention particulière. Leur alimentation peut associer électronique, compresseur et protections spécifiques. Le type de DDR, le calibre, la courbe du disjoncteur et la section des câbles doivent suivre la notice du fabricant et l’étude de l’installateur. Les éléments de coût liés à ce type d’équipement sont détaillés dans cet article sur le prix d’une pompe à chaleur et les aides possibles, mais la protection électrique reste un sujet distinct qui exige un contrôle sur place.
Un type A coûte généralement davantage qu’un type AC. En mars 2026, en achat de matériel relevé en journée ouvrée chez des distributeurs, l’écart pour des modèles modulaires comparables se situe souvent entre 15 et 50 euros. Cette différence ne justifie pas de réduire le niveau de protection requis. À l’inverse, payer pour un type B sans besoin identifié ne corrige aucune panne et peut compliquer inutilement le tableau.
Les normes électriques ne se résument pas à une étiquette sur un appareil. La NF C 15-100 traite aussi du nombre de circuits, de la terre, des volumes de salle de bains, des protections dédiées et de la répartition sous les différentiels. Un simple remplacement ne permet pas d’affirmer qu’un logement entier respecte la version applicable de la norme. Seul un contrôle de l’installation, de ses circuits et de ses connexions permet de l’établir.
Un équipement qui provoque des coupures après son installation ne doit pas conduire à remplacer d’emblée le disjoncteur par un type plus tolérant. Faites d’abord contrôler le raccordement, l’isolement du câble et les prescriptions constructeur. Masquer une fuite de courant pour conserver un appareil en service est un mauvais calcul.

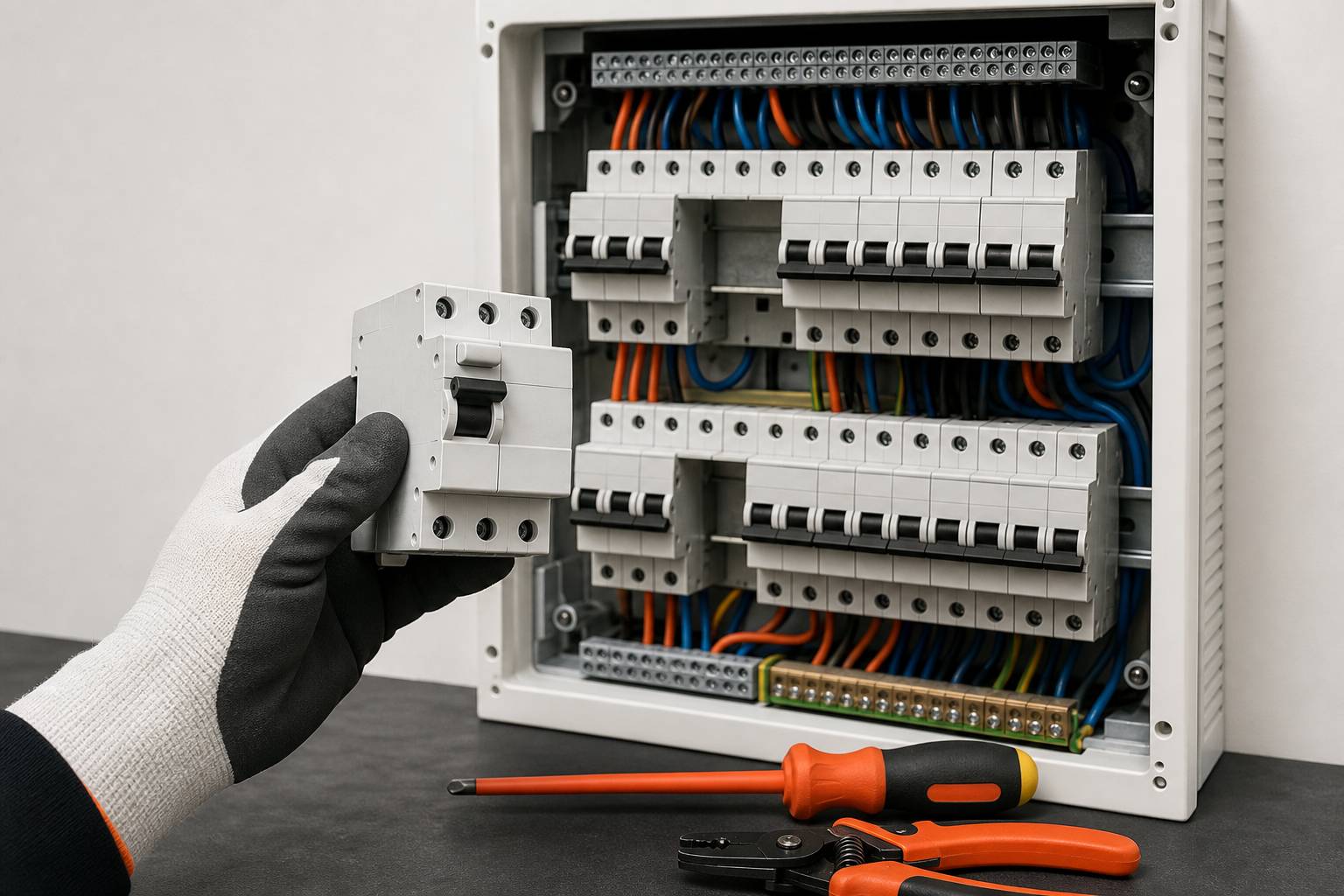

Installation électrique et remplacement d’un disjoncteur différentiel au tableau
Le remplacement d’un appareil modulaire semble simple parce que le disjoncteur se clipse sur un rail. Le danger se trouve derrière le capot. Des parties alimentées peuvent rester sous tension, des peignes peuvent être mal adaptés et un serrage insuffisant crée une résistance électrique qui chauffe au fil des mois. Le bon matériel posé avec un mauvais couple de serrage devient lui-même une source de défaut.
Avant toute intervention, coupez le disjoncteur de branchement. Vérifiez ensuite l’absence de tension avec un VAT sur les bornes concernées, après avoir contrôlé le bon fonctionnement de l’appareil de mesure. Un testeur sans contact ou un simple tournevis testeur ne suffit pas pour autoriser un démontage. Si le tableau ne permet pas d’isoler clairement les conducteurs ou si l’arrivée reste accessible sous tension, un professionnel habilité doit prendre le relais.
Le particulier peut généralement relever les références visibles, photographier le tableau après coupure générale, vérifier la position d’un levier et débrancher un appareil mobile suspect. Il ne doit pas remplacer un peigne, modifier la section d’un conducteur, doubler des fils sous une borne ou intervenir sur le disjoncteur de branchement. Cet appareil relève généralement du gestionnaire de réseau ou de son domaine de raccordement.
Les contrôles à exiger avant de payer une pose
Un électricien sérieux commence par identifier la cause du remplacement. Un dispositif qui ne tient pas enclenché peut être défectueux, mais il peut aussi protéger un circuit en panne. Changer l’appareil sans mesure d’isolement ni vérification des raccordements peut vous laisser avec le même déclenchement après facturation.
Le devis doit indiquer la marque et la référence du matériel, sa sensibilité, son intensité nominale, son type et le temps de main-d’œuvre prévu. Il doit aussi préciser si le prix comprend la recherche de panne, le déplacement et les essais après pose. En mars 2026, pour une recherche suivie du remplacement d’un différentiel standard en journée ouvrée, une facture cohérente se situe souvent entre 220 et 420 euros selon l’accès au tableau et le prix de la pièce. En soirée, de nuit, le week-end ou un jour férié, une majoration de 30 à 50 % est courante.
Ne signez pas un remplacement complet de tableau parce qu’un seul différentiel a déclenché. Un tableau présentant des coffrets cassés, des conducteurs noircis, des appareils obsolètes ou une absence de protection 30 mA peut justifier une rénovation. Dans les autres cas, la réparation ciblée est souvent plus rationnelle. Le détail des obligations et des repères pratiques est disponible dans cet article consacré aux normes applicables au tableau électrique.
La durée de vie d’un disjoncteur différentiel n’est pas une date fixe imprimée sur sa façade. Dans un tableau sec, correctement dimensionné et sans échauffement, il peut rester en service plus de quinze ans. Des déclenchements fréquents, une humidité durable, une borne qui chauffe ou une surtension réduisent cette durée. Le bouton test doit être actionné périodiquement selon la notice du fabricant, souvent une fois par mois pour les équipements domestiques.
Le droit de réaliser des travaux chez soi ne retire pas la responsabilité liée à une installation électrique. Une rénovation complète, une création de circuit ou une modification du tableau impose de connaître les règles techniques applicables et peut entraîner des contrôles selon la nature du chantier. Les limites des travaux réalisables par un particulier sont précisées dans ce dossier sur ce que vous pouvez faire vous-même en électricité.
Le verdict est net. Si le disjoncteur différentiel déclenche à cause d’un appareil clairement identifié, faites réparer ou remplacez l’appareil fautif sans toucher au tableau. Si le dispositif ne réagit plus au bouton test ou présente une trace de chauffe, faites remplacer le disjoncteur différentiel par un électricien habilité. Ne remplacez jamais un modèle de 30 mA par une sensibilité moins protectrice, ni un calibre adapté par un calibre supérieur pour empêcher les coupures.
Un disjoncteur différentiel de 30 mA est-il obligatoire dans un logement ?
La NF C 15-100 prévoit une protection différentielle de 30 mA pour les circuits domestiques concernés. L’organisation exacte dépend toutefois de la date, de l’étendue des travaux et de la configuration réelle du tableau.
Pourquoi le différentiel saute quand le lave-linge démarre ?
La résistance, le moteur, le filtre antiparasite ou le câble peuvent présenter un défaut d’isolement. Débranchez l’appareil après avoir coupé le circuit concerné et faites-le contrôler s’il provoque systématiquement le déclenchement.
Peut-on remplacer un disjoncteur différentiel par un interrupteur différentiel ?
Non, ces appareils n’ont pas la même fonction. L’interrupteur différentiel doit être associé à des disjoncteurs divisionnaires capables de protéger chaque circuit contre les surcharges et les courts-circuits.
Quel type choisir entre AC et A ?
Le type A est demandé pour certains circuits comprenant des appareils pouvant générer des défauts continus pulsés, comme les plaques de cuisson et les lave-linge. Le type AC couvre des usages courants. La notice de l’appareil et le schéma de l’installation déterminent le choix exact.
