En bref
- Le va-et-vient commande un même luminaire depuis deux emplacements, grâce à deux interrupteurs et à deux fils navettes.
- Avant toute manipulation, coupez le disjoncteur du circuit lumière et vérifiez l’absence de tension avec un VAT, un vérificateur d’absence de tension.
- La phase arrive sur la borne commune du premier appareil, les navettes relient les deux mécanismes, puis le retour lampe repart de la borne commune du second.
- Un circuit d’éclairage domestique repose habituellement sur des conducteurs de 1,5 mm², protégés par un disjoncteur de 16 A maximum.
- Un montage neuf ou modifié dans un tableau ancien mérite le contrôle d’un électricien lorsque le repérage des fils ou la protection différentielle reste incertain.
Comprendre le schéma électrique d’un va-et-vient avant le câblage
Le va-et-vient répond à une situation courante : un point lumineux doit être allumé à l’entrée d’un couloir et éteint à l’autre extrémité, ou commandé au pied et en haut d’un escalier. Deux interrupteurs pilotent alors la même lampe sans utiliser de télécommande ni de domotique.
Le principe paraît simple, mais les erreurs de connexion restent fréquentes quand les fils ne sont pas repérés. Une navette raccordée à la borne commune, un retour lampe pris pour une phase, ou un neutre amené dans un mécanisme classique suffisent à produire un éclairage qui ne répond plus normalement.
Un schéma électrique de va-et-vient comporte quatre fonctions distinctes. La phase, généralement rouge, marron, noire ou grise selon l’âge de l’installation, alimente le premier interrupteur. Les deux navettes assurent la liaison entre les deux commandes. Le retour lampe repart du second mécanisme vers le luminaire. Le neutre bleu et la terre vert-jaune vont directement au point lumineux, sans passer par les interrupteurs mécaniques.
La borne commune porte souvent la lettre L, parfois la mention « COM ». Les deux autres bornes reçoivent les navettes. La couleur des conducteurs aide, mais elle ne constitue jamais une preuve suffisante dans une installation électrique ancienne ou modifiée plusieurs fois.
| Conducteur | Fonction dans le va-et-vient | Point de raccordement habituel |
|---|---|---|
| Phase | Alimente le premier mécanisme | Borne L ou COM du premier interrupteur |
| Navette 1 | Assure une position de commutation | Borne 1 des deux interrupteurs |
| Navette 2 | Assure l’autre position de commutation | Borne 2 des deux interrupteurs |
| Retour lampe | Amène la phase commandée au luminaire | Borne L ou COM du second interrupteur |
| Neutre bleu | Alimente directement le luminaire | Boîte DCL ou connexion du plafonnier |
La norme NF C 15-100 prévoit qu’un circuit lumière soit câblé en 1,5 mm² et protégé par un disjoncteur de 16 A au plus. Ce circuit ne doit pas alimenter plus de huit points lumineux. Un point lumineux correspond à une sortie DCL, une applique ou un groupe de spots commandé ensemble, selon la configuration retenue.
Le montage ne crée pas deux circuits. Il ne double pas non plus l’alimentation de la lampe. Il dirige simplement la phase entre deux chemins possibles, selon la position de chaque interrupteur. Cette logique explique pourquoi l’éclairage peut être actionné depuis les deux extrémités, quelle que soit la position initiale des boutons.
Le repérage préalable évite de travailler au hasard. Si le logement contient des fils de couleurs incohérentes, des dominos anciens ou des gaines trop chargées, il faut interrompre le projet avant de débrancher quoi que ce soit. Sans constat sur place, personne ne peut certifier la fonction réelle d’un conducteur déjà installé.
Pour distinguer les représentations utilisées sur les notices et les plans, le dossier consacré aux différents types de schémas électriques permet de séparer le schéma développé, le schéma architectural et le schéma unifilaire. Pour câbler, le schéma développé est le plus utile, car il montre chaque liaison conducteur par conducteur.
Préparer l’installation électrique et le matériel pour un va-et-vient
Le matériel dépend d’abord du contexte. Remplacer deux mécanismes existants demande peu de fournitures, tandis que créer un va-et-vient dans une cloison impose des boîtes d’encastrement, des gaines ICTA, des conducteurs neufs et parfois une boîte de dérivation accessible.
Coupez d’abord le disjoncteur identifié comme « éclairage », puis vérifiez l’absence de tension au niveau des fils avec un VAT conforme à la norme NF EN 61243-3. Un tournevis testeur ne remplace pas cet appareil. Il peut s’allumer faiblement ou rester éteint dans des situations où le conducteur demeure dangereux.
Le tableau électrique doit comporter une protection différentielle de 30 mA en amont du circuit. Ce dispositif détecte une fuite de courant vers la terre et coupe l’alimentation avant qu’un défaut d’isolement ne devienne dangereux. Sa présence ne dispense jamais de couper le courant avant d’ouvrir une boîte ou un interrupteur.
Choisir les interrupteurs et les conducteurs adaptés
Deux interrupteurs marqués « va-et-vient » sont nécessaires. Un simple interrupteur unipolaire ne possède que deux bornes utiles et ne peut pas assurer la commutation entre deux postes. Les mécanismes à bornes automatiques acceptent généralement du fil rigide de 1,5 mm² dénudé sur environ 10 à 12 mm, selon les indications moulées sur l’appareil.
Les navettes peuvent être de n’importe quelle couleur sauf bleu et vert-jaune. Dans une installation neuve, l’usage de deux fils orange, violet ou noir facilite le diagnostic plusieurs années plus tard. Le bleu reste réservé au neutre et le vert-jaune au conducteur de protection.
Les prix relevés en magasins de bricolage et chez des distributeurs en mars 2026, pendant les horaires ouvrés de semaine, placent une paire de mécanismes va-et-vient entre 12 et 35 euros, hors plaques décoratives. Comptez de 8 à 15 euros pour une couronne de 25 mètres de fil H07V-U en 1,5 mm², selon la couleur et la marque.
- Prévoyez deux interrupteurs va-et-vient compatibles avec les boîtes d’encastrement déjà présentes.
- Utilisez un VAT, un tournevis isolé et une pince à dénuder réglée pour du 1,5 mm².
- Préparez des connecteurs rapides certifiés pour raccorder les fils dans une boîte accessible.
- Gardez des étiquettes ou du ruban de repérage pour identifier chaque conducteur avant démontage.
- Contrôlez la profondeur des boîtes, car certains mécanismes prennent plus de place derrière la plaque.
La profondeur est souvent négligée. Une boîte de 40 mm peut devenir trop juste avec des fils rigides, deux navettes et un mécanisme épais. Une boîte de 50 mm facilite le rangement des conducteurs sans les plier brutalement ni forcer sur les bornes.
Les luminaires modernes sont fréquemment équipés d’une prise DCL, dispositif de connexion pour luminaire. La boîte DCL centralise alors le neutre, la terre et le retour lampe. Elle ne modifie pas la logique du va-et-vient, mais elle rend le remplacement du plafonnier plus propre et plus sûr.
Le particulier peut remplacer un interrupteur strictement à l’identique ou tirer un câblage simple dans une installation clairement protégée. La création d’une ligne depuis le tableau, la modification d’une protection, l’absence de conducteur de terre ou un doute sur le différentiel exigent un professionnel habilité. Le détail des travaux réalisables sans artisan est expliqué dans ce guide sur ce que vous pouvez faire vous-même en électricité.
Câblage d’un va-et-vient : étapes détaillées pour raccorder les deux interrupteurs

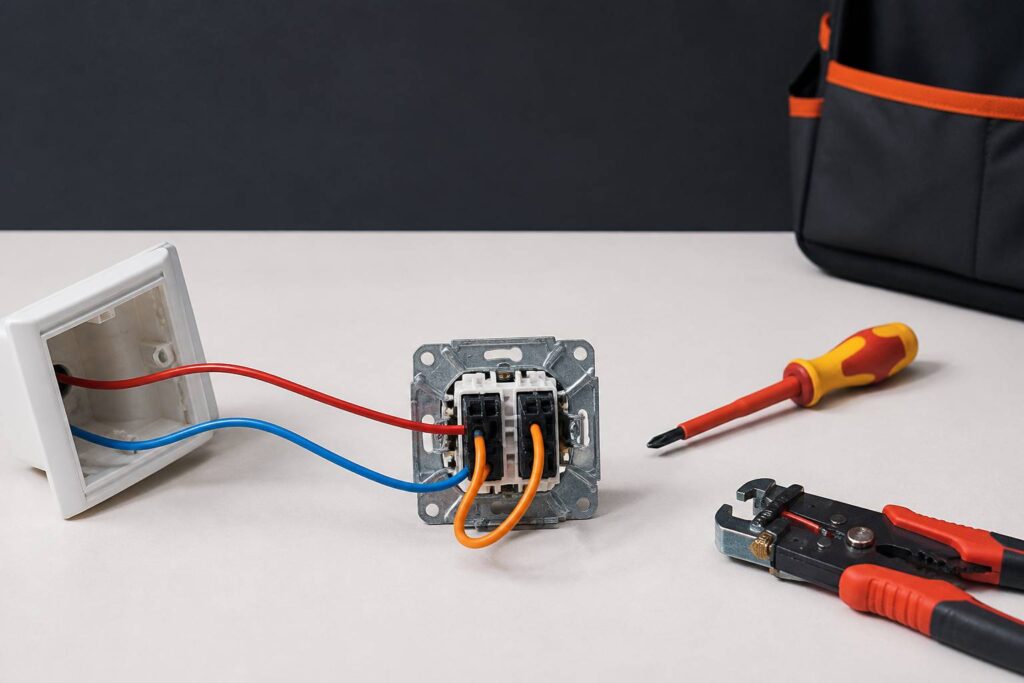

Le câblage doit être réalisé uniquement après coupure du disjoncteur lumière et contrôle au VAT. Démontez les plaques puis sortez les mécanismes doucement, sans tirer sur les fils. Prenez une photo nette de l’état initial avant de déconnecter un seul conducteur.
Si l’installation existe déjà, repérez la borne commune de chaque interrupteur. La phase se trouve normalement sur le premier appareil et le retour lampe sur le second. Les deux autres fils relient les bornes de navettes entre elles.
Raccorder la phase et les navettes sans inverser les fonctions

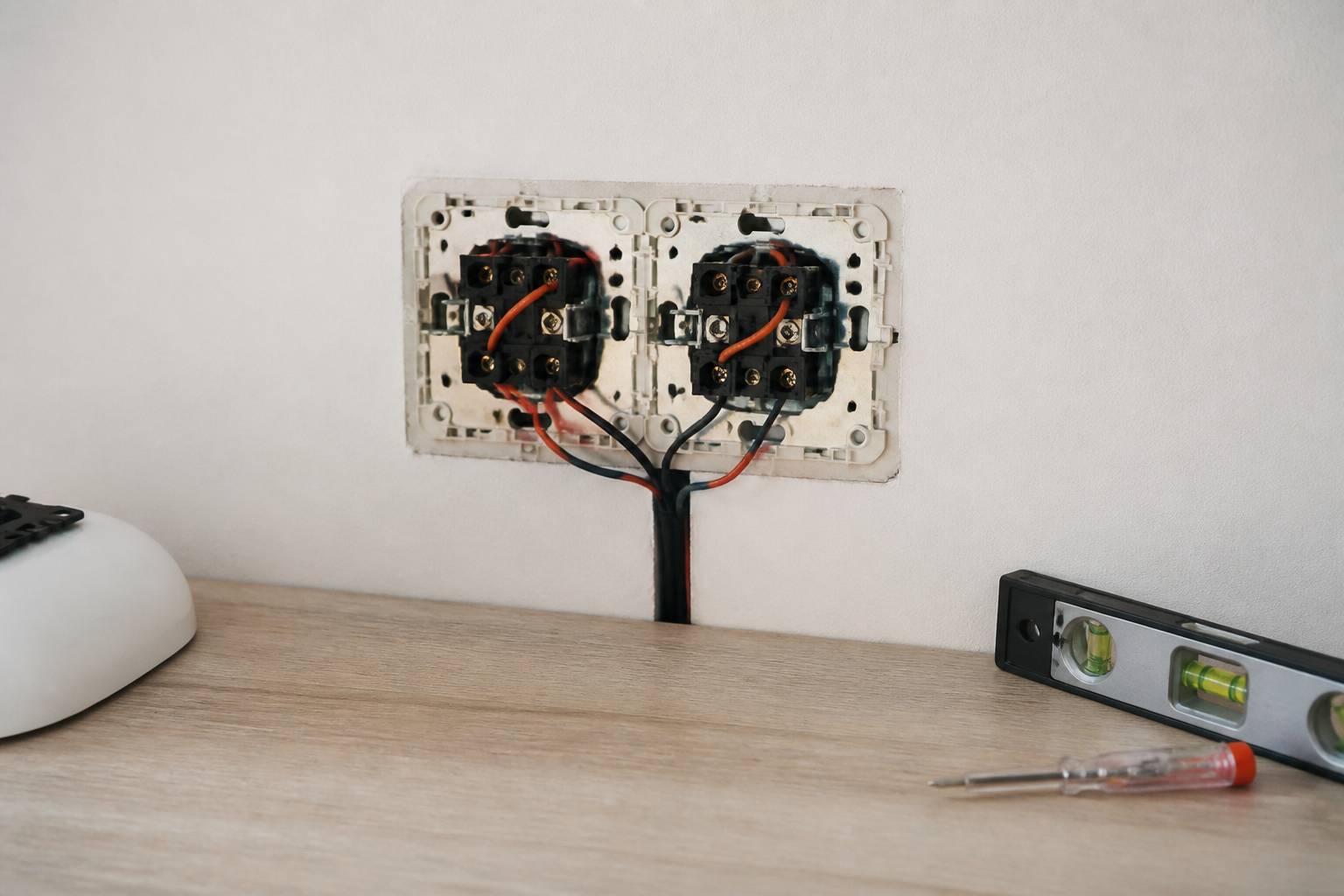

Le premier interrupteur reçoit la phase sur sa borne L ou COM. Raccordez ensuite les deux navettes sur les bornes restantes, souvent repérées 1 et 2 ou par deux flèches. L’ordre des navettes n’a pas d’incidence, à condition que les deux fils arrivent chacun sur une borne de navette du second appareil.
Au second interrupteur, raccordez les deux navettes sur les deux bornes qui ne portent pas L ou COM. Installez le retour lampe sur la borne commune. Le luminaire reçoit alors une phase commandée, tandis que son neutre reste raccordé directement au bornier bleu de la boîte DCL ou de la boîte de connexion.
La terre ne se branche pas sur un interrupteur mural standard. Elle doit rester raccordée entre les conducteurs vert-jaune du circuit et être amenée jusqu’au luminaire lorsque celui-ci est de classe I, c’est-à-dire doté d’une borne de terre. Un appareil de classe II porte le symbole du double carré et ne reçoit pas de conducteur de protection sur son corps.
- Coupez le disjoncteur lumière et contrôlez chaque fil avec un VAT avant de les manipuler.
- Branchez la phase d’arrivée sur la borne L du premier interrupteur va-et-vient.
- Raccordez les deux navettes entre les bornes dédiées des deux mécanismes.
- Placez le retour lampe sur la borne L du second appareil.
- Rangez les fils sans contrainte, fixez les mécanismes puis remontez les plaques.
Les bornes automatiques demandent un conducteur droit, dénudé à la longueur prescrite. Un cuivre trop long peut dépasser et toucher une partie métallique voisine. Un cuivre trop court tient mal, chauffe et peut finir par noircir le mécanisme.
Un interrupteur lumineux mérite une vérification particulière. Certains voyants exigent la présence d’un neutre dans la boîte, d’autres se câblent en parallèle sur le retour lampe. Le montage change selon que le voyant sert de témoin d’allumage ou de repère dans le noir, il faut donc suivre la notice de la référence exacte.
Les systèmes connectés ne remplacent pas automatiquement un montage classique. Un module de domotique peut exiger un neutre derrière l’interrupteur, alors que de nombreuses boîtes anciennes ne contiennent que phase, retour et navettes. Le fil bleu ne doit jamais être détourné pour servir de navette afin de contourner ce manque.
Lorsque le câble passe dans une gaine neuve, laissez une longueur de réserve d’au moins 10 cm dans chaque boîte. Cette marge permet un remplacement ultérieur sans devoir rouvrir le mur. Un câblage tendu, coincé derrière le mécanisme, vieillira mal et rendra le dépannage inutilement coûteux.
Tester un interrupteur va-et-vient et corriger les pannes de raccordement
Après le remontage, éloignez vos mains des mécanismes, remettez le disjoncteur sous tension puis testez les quatre combinaisons possibles. Chaque interrupteur doit allumer ou éteindre le luminaire indépendamment de la position de l’autre. Si cette règle n’est pas respectée, coupez immédiatement le disjoncteur avant toute vérification.
Une lampe qui fonctionne depuis un seul poste indique souvent une navette débranchée, mal serrée ou raccordée sur la borne L. Une lampe qui reste toujours éteinte peut provenir d’une phase absente, d’un retour lampe mal identifié, d’une ampoule défectueuse ou d’un luminaire dont la connexion DCL est mal engagée.
Utiliser le multimètre uniquement hors tension pour identifier les bornes
Un multimètre peut contrôler la continuité d’un interrupteur démonté, mais seulement appareil isolé et circuit hors tension. Réglez-le sur le mode continuité, placez une pointe sur la borne L et l’autre sur une borne navette. En actionnant la bascule, la continuité doit passer alternativement d’une navette à l’autre.
Un mécanisme qui ne commute sur aucune borne est défectueux. Un modèle standard coûte généralement entre 6 et 18 euros, relevés en mars 2026 en journée de semaine. À ce niveau de prix, le remplacement du mécanisme est plus rationnel qu’une tentative de réparation interne.
| Symptôme constaté | Cause probable | Action après coupure du courant |
|---|---|---|
| La lampe ne s’allume jamais | Phase ou retour lampe absent | Vérifier le raccordement des bornes L et la connexion au luminaire |
| Un seul interrupteur agit | Navette débranchée ou mal placée | Reprendre les deux liaisons entre les bornes navettes |
| Le disjoncteur déclenche | Cuivre apparent ou court-circuit dans une boîte | Ne pas réenclencher avant contrôle complet des raccordements |
| La lampe clignote | Connexion desserrée ou lampe LED incompatible | Contrôler les serrages et tester avec une autre lampe |
Une odeur de plastique chaud, une plaque qui jaunit ou un crépitement imposent l’arrêt immédiat du circuit. Ne remettez pas le disjoncteur en marche pour « voir si cela tient ». Un mauvais serrage peut chauffer localement sans faire déclencher la protection, surtout lorsque le contact reste partiellement établi.
Un électricien facture habituellement entre 120 et 180 euros pour un diagnostic et le remplacement simple de deux mécanismes, déplacement compris, en journée de semaine, tarifs relevés en mars 2026. Le même travail réalisé le soir, le week-end ou un jour férié peut dépasser 220 euros selon la zone et la majoration appliquée.
Un devis qui annonce le changement systématique du tableau électrique pour une seule panne d’interrupteur n’a pas de sens sans mesure, contrôle du différentiel et constat sur place. Une remise en conformité complète peut devenir nécessaire dans un logement ancien, mais elle ne se déduit pas d’un va-et-vient qui ne fonctionne plus.
Installer un va-et-vient avec plusieurs lampes ou une commande domotique
Un seul va-et-vient peut commander plusieurs luminaires, à condition qu’ils soient raccordés en parallèle sur le même retour lampe. Les neutres sont reliés ensemble, les terres également lorsqu’elles sont nécessaires, et la phase commandée alimente chaque point lumineux. Tous les éclairages s’allument alors en même temps.
Cette solution convient à un couloir équipé de plusieurs appliques ou à une pièce avec plusieurs plafonniers. Elle ne permet pas de sélectionner une lampe précise depuis chaque commande. Pour créer des zones indépendantes, il faut plusieurs circuits de commande ou un système de relais correctement dimensionné.
Passer de deux à trois commandes sans bricoler le câblage existant
Trois points de commande ne se réalisent pas avec un troisième interrupteur va-et-vient placé au hasard entre les deux autres. Il faut installer un permutateur entre les deux mécanismes, ou remplacer le montage par un télérupteur commandé par boutons-poussoirs. Le permutateur croise les navettes selon la position de sa bascule.
Le télérupteur s’impose souvent dans les grands couloirs, les escaliers sur plusieurs niveaux ou les zones comportant quatre commandes ou davantage. Il se place généralement au tableau ou dans une boîte adaptée. Son installation touche au tableau électrique et demande un repérage rigoureux des protections, des boutons-poussoirs et du retour lampe.
La domotique apporte une autre possibilité, notamment avec un micromodule placé au plafond, dans une boîte de dérivation ou derrière une commande suffisamment profonde. Un module Wi-Fi, Zigbee ou filaire doit rester accessible pour sa maintenance. Il ne doit pas être enfermé dans une boîte saturée de fils ou derrière un faux plafond sans trappe.
Les modules connectés sans neutre peuvent fonctionner avec certains éclairages LED, mais pas avec tous. Une faible puissance ou un driver électronique particulier peut provoquer un scintillement, une lueur résiduelle ou une coupure instable. Le fabricant indique alors souvent une charge minimale ou l’ajout d’un compensateur au niveau du luminaire.
Les prix relevés en mars 2026, en journée de semaine, se situent généralement entre 35 et 75 euros pour un micromodule d’éclairage et entre 15 et 45 euros pour une commande sans fil compatible. Pour une pose par un électricien, comptez 150 à 280 euros déplacement et matériel courant compris, hors création de ligne ou reprise du tableau.
Le choix est net lorsque le câblage actuel est sain et que deux commandes suffisent : conservez le va-et-vient mécanique, plus simple à dépanner et moins cher. Faites intervenir un professionnel habilité si vous ajoutez un télérupteur, un module au tableau ou une extension qui impose de modifier la protection du circuit.
Questions fréquentes sur le branchement d’un va-et-vient
Peut-on utiliser un fil bleu comme navette ?
Non. Le bleu est réservé au neutre dans une installation électrique. Même s’il semble disponible dans une gaine ancienne, son emploi comme navette rend le dépannage dangereux et brouille le repérage du circuit.
Pourquoi mon va-et-vient fonctionne dans une seule position ?
Une navette est souvent mal raccordée, débranchée ou placée sur la borne commune. Coupez le disjoncteur, vérifiez l’absence de tension puis contrôlez que les deux navettes relient bien les bornes dédiées des deux interrupteurs.
Faut-il un neutre derrière un interrupteur va-et-vient ?
Un va-et-vient mécanique classique n’utilise pas le neutre dans la boîte d’interrupteur. Un module connecté, un voyant ou certains interrupteurs intelligents peuvent en demander un. La notice du modèle choisi fixe le câblage requis.
Peut-on commander trois endroits avec deux va-et-vient ?
Non. Deux va-et-vient commandent un luminaire depuis deux emplacements. Pour un troisième point, ajoutez un permutateur entre eux ou utilisez un télérupteur avec boutons-poussoirs.
