Explorer les divers types de schémas électriques : guide complet pour comprendre leurs spécificités

En bref

• Les schémas électriques ne servent pas tous au même moment : certains expliquent le principe, d’autres permettent le câblage réel ou localisent les appareillages.
• Le schéma unifilaire donne la vue d’ensemble, le multifilaire suit chaque conducteur et le plan d’implantation montre où placer prises, luminaires et commandes.
• Un tableau domestique se lit depuis son arrivée d’alimentation vers les interrupteurs différentiels, puis les disjoncteurs divisionnaires et les départs de circuits.
• Le choix entre interrupteur simple, va-et-vient, télérupteur ou télévariateur dépend d’abord du nombre de points de commande attendus.
• Une erreur de lecture sur un circuit électrique peut provoquer une panne, une surcharge ou une électrisation : la coupure au disjoncteur général précède toute dépose d’appareillage.

Comprendre les types de schémas électriques avant de toucher au tableau

Un tableau électrique ouvert, des fils de couleurs différentes et une rangée de modules suffisent à bloquer beaucoup de propriétaires. Le problème ne vient pas toujours du câblage lui-même. Il vient souvent d’un document mal lu, ou du mauvais type de dessin utilisé au mauvais moment.

Les schémas électriques servent à représenter une installation sans devoir suivre physiquement chaque gaine dans les murs. Ils utilisent des symboles électriques normalisés pour une lampe, un interrupteur, une prise de courant, une protection ou un appareil de commande. Une croix dans un cercle désigne généralement un point lumineux, tandis qu’un symbole de prise permet de repérer un socle 2P+T, c’est-à-dire deux pôles plus la terre.

Le schéma unifilaire donne la logique générale de l’installation

Le schéma unifilaire réduit chaque liaison à une seule ligne, même lorsqu’elle représente plusieurs conducteurs. Il montre le parcours général entre le tableau de répartition, les protections et les usages. C’est le document utile pour vérifier qu’un circuit d’éclairage dépend d’un disjoncteur donné ou pour comprendre quelle rangée alimente le chauffe-eau.

Cette représentation ne permet pas de raccorder un va-et-vient fil par fil. Elle ne détaille pas les navettes, le retour lampe, le neutre ni la terre dans chaque boîte. Elle sert d’abord à contrôler l’architecture d’ensemble, ce qui évite de chercher une panne sur le mauvais départ.

Le schéma multifilaire sert au câblage réel

Le multifilaire représente chaque conducteur séparément. La phase, le neutre, le conducteur de protection vert-jaune, les navettes et les fils de commande y apparaissent individuellement. C’est le format à utiliser lorsqu’un appareillage doit être remplacé ou lorsqu’un circuit doit être identifié dans une boîte de dérivation.

La couleur dessinée reste une convention de lecture, pas une preuve de ce qui se trouve dans votre mur. Dans une installation ancienne, un fil bleu peut avoir été détourné de son rôle initial. Avant toute vérification, coupez le disjoncteur de branchement, contrôlez l’absence de tension avec un VAT, un vérificateur d’absence de tension adapté, puis seulement ouvrez la boîte ou l’appareillage concerné.

Le plan d’implantation répond à une autre question

Le plan d’implantation place les composants électriques dans les pièces. Il montre la position d’une prise, d’une commande, d’un tableau ou d’une sortie de câble sur le plan du logement. Il aide à préparer une rénovation et à vérifier l’accessibilité, mais il ne remplace jamais un schéma de raccordement.

Une rénovation sérieuse rassemble souvent ces trois documents. Le plan indique où vont les équipements, l’unifilaire montre quels circuits les alimentent et le multifilaire indique comment les conducteurs sont reliés. Confondre ces documents conduit à raccorder un appareil d’après son emplacement au lieu de suivre sa protection.

La lecture de schémas commence toujours par le point d’arrivée, puis suit la phase jusqu’à l’usage commandé. Le neutre assure le retour du courant et la terre protège les masses métalliques en cas de défaut. Cette méthode donne une base fiable avant de passer aux commandes d’éclairage et aux modules du tableau.

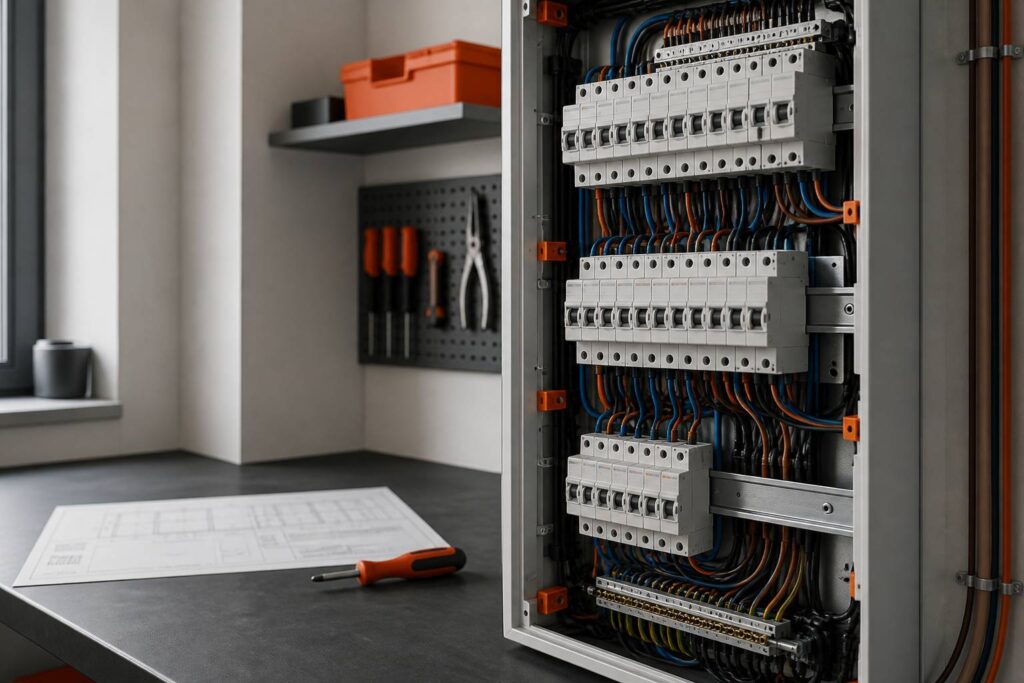

Lire le schéma du tableau électrique et reconnaître chaque protection

Le tableau de répartition est le point où tous les circuits se séparent. Dans la plupart des logements, l’alimentation est monophasée, avec une phase, un neutre et un conducteur de protection relié à la terre. Une alimentation triphasée existe encore dans certains grands logements, ateliers ou installations anciennes, mais elle ne se lit pas de la même manière.

Sur un schéma domestique, l’arrivée se situe en amont du tableau. Viennent ensuite les protections différentielles, puis les disjoncteurs divisionnaires qui alimentent prises, éclairages, volets roulants, chauffage, cuisson ou production d’eau chaude. Une rangée proprement repérée fait gagner du temps lors d’une panne, surtout lorsqu’un seul circuit cesse de fonctionner.

Interrupteur différentiel et disjoncteur différentiel ne remplissent pas le même rôle

L’interrupteur différentiel détecte une fuite de courant vers la terre. Sa sensibilité habituelle est de 30 mA, niveau destiné à réduire le risque lié à un défaut d’isolement. Il ne protège pas les conducteurs contre une surcharge ou un court-circuit, ce travail revient au disjoncteur divisionnaire placé en aval.

Le disjoncteur différentiel réunit ces deux fonctions dans un seul appareil. Il coupe en cas de défaut différentiel, de surcharge ou de court-circuit sur le circuit protégé. Son prix matériel constaté en magasin et chez les distributeurs généralistes, relevé en mars 2026 pour un achat en journée, se situe couramment entre 55 et 120 euros selon le calibre, le type et la marque.

Dans une installation d’habitation récente, la NF C 15-100 impose au moins deux interrupteurs différentiels de 30 mA. Le type AC couvre les usages courants, tandis que le type A est prévu notamment pour certains circuits qui peuvent produire une composante continue pulsée, tels que plaques de cuisson et lave-linge. Le nombre, le calibre et la répartition exacte des circuits exigent toutefois un examen du tableau, de l’abonnement souscrit et de l’installation existante.

Le calibre du disjoncteur dépend de la section du conducteur

Un disjoncteur ne se choisit pas au hasard parce qu’il reste de la place sur le rail DIN. Il doit protéger le câble placé derrière lui. Un conducteur de cuivre de 1,5 mm² peut être protégé jusqu’à 16 A selon l’usage et les conditions de pose, tandis qu’un circuit en 2,5 mm² est fréquemment protégé par 20 A pour des prises de courant.

Le 6 mm² apparaît souvent pour une plaque de cuisson protégée par un disjoncteur de 32 A, et non 40 A dans le cas habituel d’un circuit cuisson résidentiel. Les correspondances dépendent du circuit, du mode de pose et des prescriptions applicables. Si un câble chauffe, si l’isolant est durci ou si le disjoncteur déclenche sans raison apparente, ne remplacez jamais le calibre par un modèle supérieur pour faire taire la panne.

1. Coupez d’abord le disjoncteur général avant de déposer le capot du tableau.
2. Vérifiez l’absence de tension avec un appareil de contrôle prévu pour cet usage.
3. Repérez chaque départ par son disjoncteur et par l’étiquette disponible sur la rangée.
4. Comparez la section visible des conducteurs avec le calibre de protection installé.
5. Faites intervenir un électricien habilité si un conducteur est brûlé ou mal serré.

Un tableau précâblé peut simplifier une extension ou le remplacement d’un coffret vétuste. Les peignes d’alimentation, bornes et modules sont assemblés selon une logique cohérente, mais les départs doivent rester correctement identifiés et serrés. Pour vérifier les règles applicables à une rénovation, consultez les règles de tableau électrique et de protection des circuits.

Le matériel seul ne transforme pas une installation ancienne en ensemble conforme. Une terre absente, une liaison dégradée, des fils sous-dimensionnés ou une boîte de dérivation inaccessible ne se corrigent pas avec un simple tableau neuf. Le schéma du coffret donne une carte, pas l’état réel des câbles cachés.

Choisir le bon schéma d’éclairage entre interrupteur, va-et-vient et télérupteur

Les commandes d’éclairage créent beaucoup d’erreurs parce que plusieurs montages peuvent commander la même lampe. Le bon choix dépend du nombre de points de commande, du type de lampe et de l’emplacement des conducteurs déjà présents. Un schéma clair évite de transformer un simple remplacement d’interrupteur en recherche de panne de plusieurs heures.

Sur un interrupteur simple, la phase arrive à la borne commune de l’appareil et repart vers le luminaire par le retour lampe. Le neutre bleu rejoint directement le point lumineux, tandis que le vert-jaune doit être disponible à la sortie de câble ou à la boîte DCL, dispositif de connexion pour luminaire. La coupure sur le neutre au lieu de la phase est une erreur à corriger, car la douille peut rester sous tension même interrupteur ouvert.

Le va-et-vient commande un éclairage depuis deux endroits

Le va-et-vient convient à un couloir, un escalier ou une chambre disposant de deux accès. Deux commutateurs sont reliés par deux navettes. La phase arrive au premier mécanisme et le retour lampe part du second vers le luminaire, ce qui permet à chaque commande de changer l’état de la lampe.

Un fil ajouté pour un voyant témoin ne se branche pas à l’intuition. Selon le modèle, le voyant peut servir à localiser l’interrupteur dans le noir ou signaler qu’une lampe est allumée. Le second cas demande souvent la présence d’un neutre au mécanisme, qui n’existe pas dans de nombreuses installations traditionnelles.

Le télérupteur devient rationnel à partir de trois commandes

Avec trois points de commande ou davantage, le va-et-vient se complique vite. Le télérupteur fonctionne avec des boutons-poussoirs montés en parallèle. Chaque impulsion actionne un relais qui ouvre ou ferme le circuit d’éclairage.

Un télérupteur modulaire se place généralement au tableau sur rail DIN. Il rend les ajouts de boutons-poussoirs plus simples et évite d’accumuler des boîtes de dérivation. Le module coûte habituellement entre 25 et 65 euros, prix relevés en mars 2026 pour un achat en journée hors pose, tandis qu’un diagnostic et remplacement par un électricien se facture couramment entre 140 et 260 euros en journée ouvrée, déplacement compris, selon l’accessibilité du tableau.

Coupez le disjoncteur général et vérifiez l’absence de tension avant toute dépose d’un mécanisme ou toute recherche dans une boîte. Si le schéma montre des fils non identifiés, des couleurs incohérentes ou une connexion sans terre dans un circuit récent, arrêtez-vous. Le travail relève alors d’un professionnel habilité, car une mesure et un contrôle d’isolement sur place sont nécessaires.

Variateur et télévariateur demandent une vérification de compatibilité

Un variateur remplace parfois un interrupteur simple, mais seulement si la source lumineuse est compatible avec la variation. Une ampoule LED non dimmable peut clignoter, bourdonner ou s’user prématurément. Le prix d’un variateur mural courant se situe entre 25 et 80 euros, relevé en mars 2026 en journée, sans la fourniture des lampes compatibles.

Pour deux postes de commande, les montages maître-esclave prévus par le fabricant sont plus fiables que deux variateurs assemblés au hasard. Le télévariateur, lui, reçoit des ordres de boutons-poussoirs et se place dans le tableau. Il convient lorsque la même ambiance lumineuse doit être commandée depuis plusieurs accès, mais son câblage doit suivre strictement la notice de la référence installée.

Le choix se tranche simplement : un point de commande appelle un interrupteur simple, deux points un va-et-vient, trois points ou plus un télérupteur. Ajouter des fonctions de variation ne dispense jamais de vérifier le type de LED et le schéma de raccordement du fabricant.

Repérer les schémas de commande, de chauffage et de gestion de puissance

Le tableau ne distribue pas seulement l’électricité vers les prises et les luminaires. Il peut aussi commander des appareils selon l’heure, la température ou la puissance disponible. Ces schémas fonctionnels utilisent souvent des contacts auxiliaires, des bobines et des bornes de commande qui ne transportent pas la même puissance que le circuit qu’ils pilotent.

Un contacteur heures creuses est l’exemple le plus courant. Il reçoit un ordre transmis par le compteur et alimente le chauffe-eau pendant les créneaux tarifaires prévus par le contrat. Il ne fait pas baisser le prix du kilowattheure à lui seul : il exécute un ordre lorsque l’offre souscrite prévoit une période tarifaire différente.

Le contacteur chauffe-eau et le délesteur répondent à deux problèmes distincts

Le contacteur jour-nuit sert à programmer un appareil, principalement un ballon d’eau chaude. Le délesteur surveille la puissance appelée et coupe temporairement des usages non prioritaires lorsqu’elle risque de dépasser la puissance souscrite. Le premier suit un ordre horaire, le second évite le déclenchement du disjoncteur de branchement.

Un délesteur à un circuit peut interrompre un seul usage, par exemple un radiateur électrique. Un modèle à trois sorties hiérarchise plusieurs postes, souvent chauffage, sèche-serviette et chauffe-eau. Son intérêt est réel si le logement disjoncte lors de l’utilisation simultanée d’une plaque, d’un four et de radiateurs, mais il ne réparera pas une surcharge causée par un câble mal dimensionné.

Les délesteurs modulaires se trouvent généralement entre 110 et 260 euros, tarifs matériel relevés en mars 2026 pour un achat de jour, selon le nombre de voies et le mode de mesure. Leur pose exige l’ouverture du tableau, le repérage des départs et parfois une adaptation du câblage de commande. Cette opération doit être confiée à un électricien habilité après coupure au disjoncteur général et vérification d’absence de tension.

Minuterie, horloge et sonnerie utilisent des circuits de commande

La minuterie coupe un éclairage après une durée réglée. Elle se prête à un garage, une cave, un couloir ou un éclairage extérieur où l’oubli est fréquent. La durée se règle habituellement de quelques secondes à plusieurs minutes selon le module, mais une temporisation trop courte finit par inciter à bloquer le bouton ou à modifier le montage.

L’interrupteur horaire mécanique programme souvent un cycle quotidien. Le modèle digital peut gérer une semaine complète, des jours distincts et plusieurs plages. Pour une pompe de bassin ou une lumière extérieure, cette précision évite que l’appareil fonctionne inutilement toute la journée.

Une sonnerie intégrée au tableau centralise le carillon et son alimentation. Le bouton extérieur appartient généralement à un circuit de très basse tension, mais le module du tableau peut côtoyer des parties sous tension. Ne mélangez pas les conducteurs et ne modifiez pas le câblage sous capot sans coupure complète de l’alimentation.

Le chauffage électrique doit être régulé, pas seulement alimenté

Le thermostat d’ambiance centralisé commande les circuits de chauffage selon une température définie. Les programmateurs à deux zones distinguent souvent les pièces de jour des chambres. Leur schéma sépare l’information de commande et la puissance envoyée aux radiateurs, ce qui explique la présence de fils pilotes et de contacteurs dans certains tableaux.

Un fil pilote n’est pas un neutre de remplacement. Il transmet des ordres aux radiateurs compatibles, comme confort, réduit ou arrêt selon le système en place. Sans identification sûre des bornes et sans relevé de la référence du programmateur, aucune modification ne doit être tentée sur ce circuit.

Le tarif EJP reste présent dans quelques installations, mais il n’est plus proposé aux nouveaux abonnés. Ses anciens contrats reposent sur des jours de pointe, historiquement concentrés entre novembre et mars. Avant de conserver ou déposer un contacteur EJP, vérifiez le contrat actif et le câblage réel, car un module ancien peut encore remplir une fonction dans un tableau qui a été modifié plusieurs fois.

Comprendre les protections, le parafoudre et les prises RJ45 sur un schéma domestique

Les protections apparaissent parfois comme de simples modules ajoutés au tableau. Elles répondent pourtant à des risques différents. Le disjoncteur limite les effets d’une surcharge ou d’un court-circuit, l’interrupteur différentiel détecte un défaut d’isolement, et le parafoudre limite les surtensions transitoires arrivant par le réseau.

Le paratonnerre se place sur un bâtiment ou à proximité pour capter une décharge atmosphérique. Le parafoudre, lui, se trouve dans le tableau ou à proximité de l’arrivée électrique. Le confondre avec un paratonnerre conduit à attendre de lui une protection qu’il ne fournit pas.

Le parafoudre se lit avec son raccordement à la terre

Un schéma de parafoudre montre un appareil raccordé en dérivation entre les conducteurs actifs et la terre. Lors d’une surtension, il dévie une partie de l’énergie vers le réseau de terre. Son efficacité dépend notamment de la qualité de cette liaison, de la longueur des connexions et de son implantation dans le tableau.

La NF C 15-100 prévoit des cas d’obligation liés notamment au risque foudre local et au mode d’alimentation, dont certaines alimentations par ligne aérienne. Le niveau kéraunique local, l’existence d’un paratonnerre et la configuration du branchement doivent être vérifiés sur place. Un parafoudre modulaire coûte généralement entre 70 et 190 euros en mars 2026 pour du matériel acheté en journée, hors coût de pose et hors éventuel remplacement de l’installation de terre.

Ne posez pas un parafoudre en ajoutant un fil de terre sur une borne incertaine. Coupez le disjoncteur général, vérifiez l’absence de tension, puis faites contrôler la continuité de terre par un électricien habilité si l’installation est ancienne ou si des défauts différentiels se produisent. Une prise de terre absente ne se compense pas par un module neuf.

Les prises RJ45 utilisent un autre langage que les prises de courant

Les prises RJ45 font partie du réseau de communication du logement. Elles transportent des données Ethernet, de la téléphonie IP ou certains signaux numériques, et non l’alimentation 230 V d’une prise classique. Leur schéma de câblage suit un brochage précis, le plus courant étant T568A ou T568B.

Le point décisif est la cohérence entre les deux extrémités d’un même câble. Mélanger T568A d’un côté et T568B de l’autre produit un câblage croisé qui peut empêcher le réseau de fonctionner comme prévu. Le câble doit aussi être adapté à la catégorie recherchée, par exemple Cat 6 ou Cat 6A, et conservé à distance des câbles de puissance lorsque le cheminement le permet.

Un testeur RJ45 basique coûte entre 15 et 40 euros, prix relevés en mars 2026 pour un achat en journée. Il vérifie la continuité des huit conducteurs, mais il ne mesure pas toujours les performances nécessaires à un réseau gigabit ou à une liaison longue. Une baie de communication, des prises mal serties ou un câble pincé demandent parfois des mesures professionnelles.

Décider ce qui peut être vérifié seul et ce qui doit être confié

Vous pouvez repérer un disjoncteur, relever une référence de module, lire les étiquettes du tableau et contrôler visuellement l’état d’une prise après coupure générale et vérification d’absence de tension. Vous pouvez aussi établir un plan d’implantation précis avant une rénovation. Ces relevés réduisent le temps de diagnostic et évitent de faire chercher un circuit à l’aveugle.

La création d’un départ depuis le tableau, le remplacement d’un interrupteur différentiel, la recherche d’un défaut d’isolement ou la modification d’un circuit de chauffage exigent un professionnel habilité. Pour distinguer les travaux accessibles de ceux qui appellent un électricien, consultez ce qui peut réellement être fait seul en électricité domestique.

Le verdict est net : apprenez la lecture des schémas et réalisez seulement les contrôles visuels ou remplacements simples après coupure et vérification d’absence de tension. Dès qu’un fil doit être ajouté au tableau, qu’une protection doit être modifiée ou qu’un défaut revient, faites réparer par un électricien habilité plutôt que de remplacer des modules au hasard.

Quelle différence existe entre un schéma unifilaire et un schéma multifilaire ?

Le schéma unifilaire présente l’organisation générale des circuits et de leurs protections. Le schéma multifilaire représente chaque conducteur séparément et sert à suivre les bornes lors d’un raccordement réel.

Pourquoi un interrupteur différentiel de 30 mA ne remplace-t-il pas un disjoncteur ?

L’interrupteur différentiel détecte les fuites de courant vers la terre, mais il ne protège pas un câble contre la surcharge et le court-circuit. Chaque départ doit donc aussi disposer d’une protection contre les surintensités.

À partir de combien de commandes faut-il installer un télérupteur ?

Le télérupteur est généralement le bon choix à partir de trois points de commande pour le même éclairage. Deux commandes se traitent habituellement avec un va-et-vient correctement câblé.

Le parafoudre est-il utile si le logement n’a jamais subi de coup de foudre ?

Il protège surtout contre les surtensions transitoires pouvant circuler par le réseau électrique lors d’un orage proche. Son obligation et son dimensionnement dépendent du risque local, de l’alimentation et de l’installation constatée sur place.
