Un câble jack qui crachote, coupe un canal ou ne tient plus dans son connecteur ne demande pas forcément un remplacement complet. Sur un câble de bonne qualité, changer une fiche TRS coûte souvent moins de 10 à 18 € en pièces, contre 25 à 60 € pour un câble neuf comparable.
Les points qui comptent pour réussir cet assemblage câble sont les suivants.
- Un jack TRS possède trois contacts distincts, tip, ring et sleeve.
- La tresse métallique doit rejoindre le sleeve, qui correspond à la masse.
- Le capot et le serre-câble se placent sur le câble avant toute soudure.
- Un test de câble au multimètre évite de brancher une source audio sur un mauvais raccordement.
Identifier le câblage d’un câble jack TRS avant l’assemblage
Le câble jack TRS se reconnaît à ses trois zones de contact séparées par deux bagues isolantes noires. Le tip désigne la pointe de la fiche, le ring est la bague centrale et le sleeve correspond à la partie longue située près du corps métallique. Cette construction sert à transporter deux signaux et une masse commune, mais son rôle précis dépend de l’appareil relié.
Sur un casque ou une liaison stéréo non symétrique, le tip transporte généralement le canal gauche, le ring le canal droit et le sleeve la masse. Sur une liaison audio symétrique utilisée entre une table de mixage, une interface et une enceinte active, le tip véhicule le signal positif, le ring le signal négatif et le sleeve assure le blindage. Un câble destiné à une pédale d’expression, un insert de console ou un équipement MIDI peut employer un autre schéma. Le connecteur audio doit donc être remplacé à l’identique, sans supposer qu’un fil rouge est toujours le canal droit.
Un symptôme simple aide à confirmer la panne. Si le son revient lorsque la fiche est maintenue dans un angle précis, la rupture se situe souvent près du serre-câble, là où les conducteurs sont pliés à chaque branchement. Si un seul canal fonctionne, le fil du tip ou du ring est probablement rompu ou dessoudé. Un ronflement continu, particulièrement avec une guitare ou une sortie ligne, indique fréquemment une tresse de masse coupée. Un câble endommagé au milieu de sa gaine, écrasé par un pied de meuble ou sectionné, mérite rarement une réparation invisible et durable.
Avant d’ouvrir quoi que ce soit, débranchez le câble de tous les appareils. Éteignez aussi l’amplificateur, l’interface audio, la console ou les enceintes actives reliées, puis retirez leur alimentation secteur. La soudure ne se fait jamais sur un câble encore connecté à un équipement sous tension. Cette précaution évite un court-circuit sur une sortie audio et empêche que le fer à souder ne se retrouve près d’un appareil alimenté.
| Usage du câble | Raccordement habituel | Erreur qui provoque une panne |
|---|---|---|
| Casque stéréo | Tip gauche, ring droit, sleeve masse | Inverser un conducteur avec la tresse métallique |
| Liaison TRS symétrique | Tip positif, ring négatif, sleeve blindage | Relier tip et ring ensemble comme sur un câble mono |
| Pédale d’expression | Schéma propre au fabricant de la pédale | Copier le câblage d’un casque sans vérification |
Un multimètre réglé en mode continuité permet de relever le câblage de l’ancienne fiche avant de la couper. Placez une pointe de touche sur le tip, puis cherchez quel conducteur répond à l’autre extrémité. Recommencez pour le ring et le sleeve. Cette opération prend cinq à dix minutes et donne une information plus fiable que la couleur des fils, souvent différente selon les fabricants.
Préparer les outils de câblage et choisir une fiche jack TRS adaptée

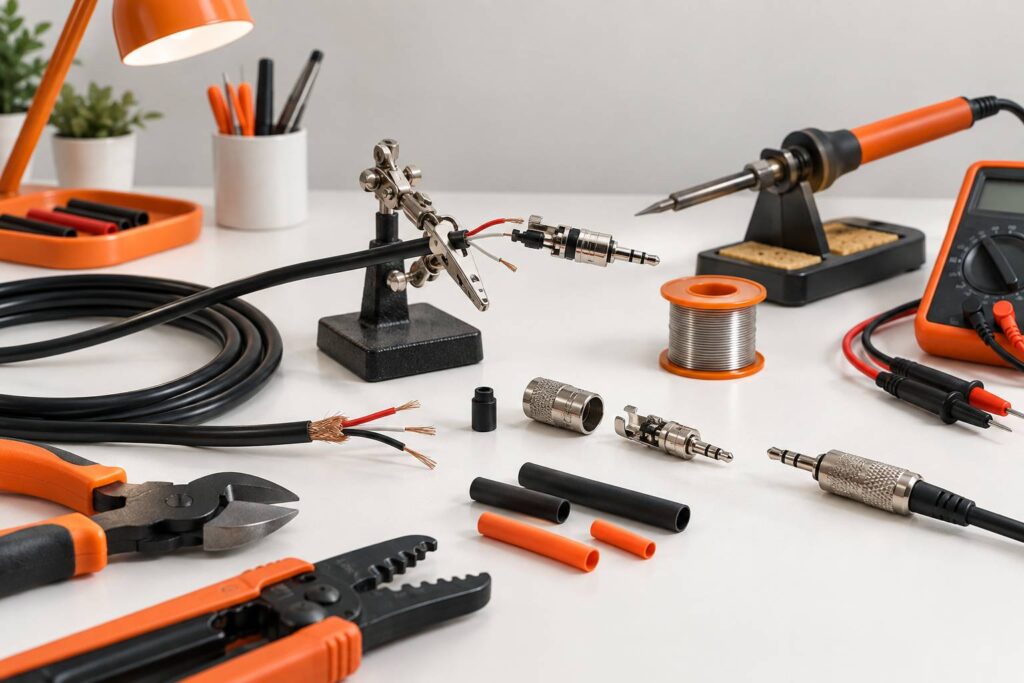

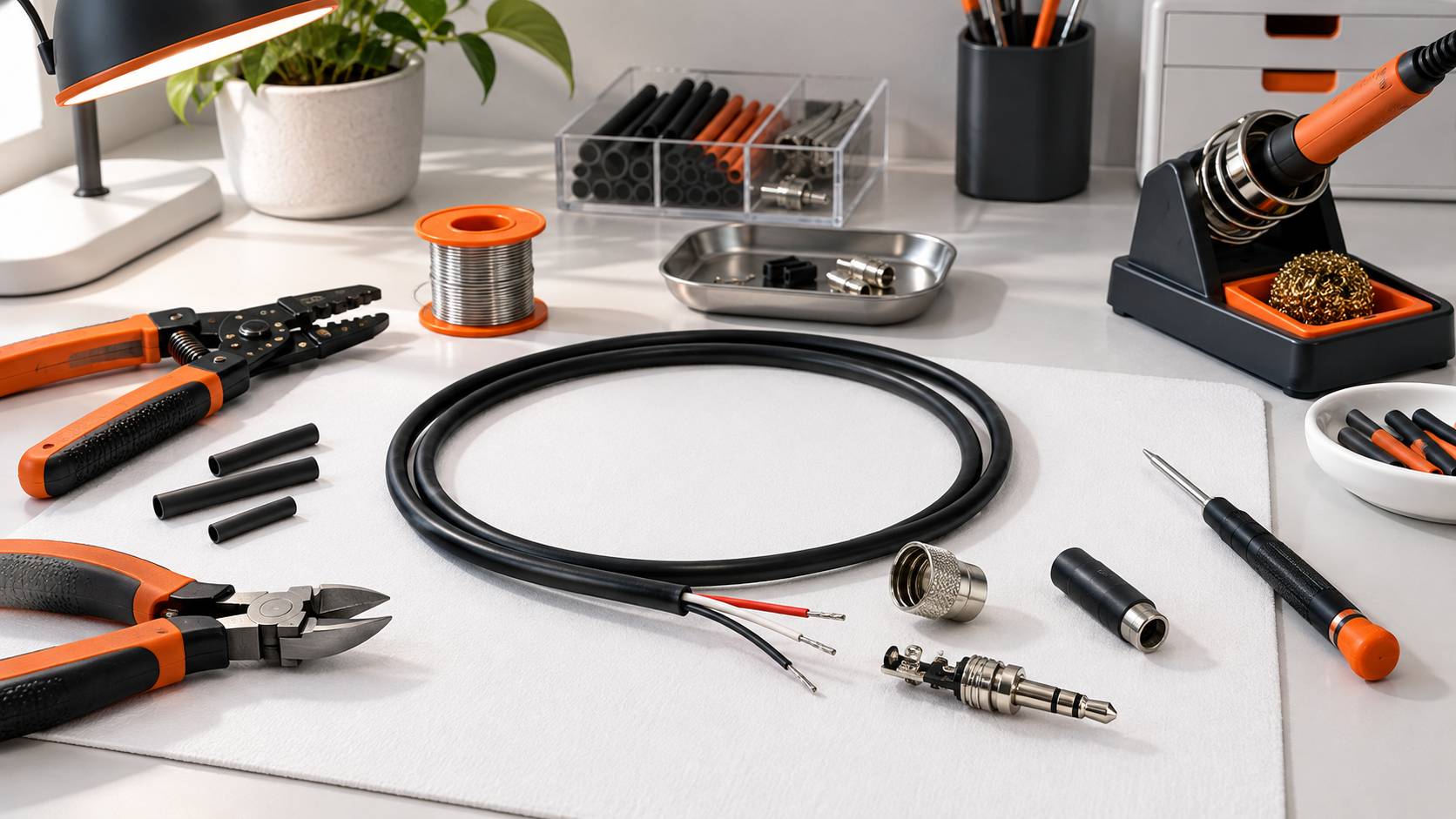

Un assemblage propre demande peu d’outils, mais chacun a une fonction précise. Prévoyez une pince coupante capable de couper nettement le câble, une pince à dénuder réglable, un fer à souder de 25 à 40 watts, de la soudure électronique à âme décapante, une petite pince plate, un étau ou une troisième main et un multimètre. Une éponge légèrement humide ou une boule de laine de laiton sert à nettoyer la panne du fer. Une panne noire, oxydée ou couverte d’ancienne soudure transfère mal la chaleur et force à chauffer trop longtemps les bornes du jack.
Choisissez une fiche démontable, métallique, avec serre-câble mécanique. Les modèles moulés à bas prix ne sont pas conçus pour être réparés. Vérifiez le diamètre du câble avant l’achat, car un serre-câble prévu pour une gaine de 6 mm ne tiendra pas correctement un câble de 3,5 mm. Pour un câble audio souple standard, une fiche jack TRS 6,35 mm à souder avec décharge de traction coûte généralement entre 4 et 12 €, prix observés le 12 mars 2026 sur des boutiques françaises accessibles en ligne en journée, soirée et week-end. Un modèle coudé de fabrication robuste se situe plutôt entre 9 et 18 € dans les mêmes conditions de relevé.
La longueur de câble à remplacer compte aussi. Un câble instrument ou un cordon de liaison asymétrique utilise souvent une gaine coaxiale avec un conducteur central entouré d’une tresse. Un câble TRS stéréo ou symétrique comporte plus souvent deux conducteurs isolés, parfois rouge et blanc, entourés d’un blindage de cuivre. Ne prenez pas un câble haut-parleur à deux fils pour fabriquer une liaison audio blindée. Il peut transmettre un signal, mais il captera davantage de parasites et ne protégera pas la connexion audio des perturbations électromagnétiques.
Installez le poste de travail sur une surface stable, dégagée de papier, solvants et textiles. Débranchez le fer à souder avant de modifier son support ou de changer sa panne. Lorsqu’il chauffe, posez-le uniquement dans son support métallique. Une température autour de 350 °C convient à la plupart des soudures sur une fiche nickelée. Avec un fer non réglable, le geste doit rester bref et précis. Chauffer une cosse trop longtemps peut faire fondre l’isolant des conducteurs ou desserrer la petite plaquette isolante interne.
Les outils de câblage ne remplacent pas le contrôle visuel. Une borne du tip est habituellement la plus éloignée du serre-câble, celle du ring se trouve au centre, et la languette ou cosse reliée au corps de la fiche correspond au sleeve. Cette disposition varie selon les marques. Avant de souder, contrôlez la continuité entre chaque cosse et la zone métallique correspondante de la fiche avec le multimètre. Cela prend deux minutes et évite de suivre une forme de borne trompeuse.
Le prix d’un câble fini ne doit pas décider seul. Si la gaine est intacte et que la panne reste localisée sur une fiche, la réparation est rationnelle. Sur un câble d’entrée de gamme vendu moins de 10 €, la pièce et le temps de soudure dépassent parfois sa valeur. Sur un cordon long, blindé et souple, remplacer seulement le connecteur est généralement le bon calcul.
Dénuder et étamer un câble jack TRS sans fragiliser les conducteurs
Coupez d’abord l’ancienne fiche à environ 3 cm de sa sortie de câble, après avoir débranché tous les équipements audio et retiré leur alimentation secteur. Cette marge élimine la zone qui a subi les flexions répétées. Dévissez ensuite la nouvelle fiche et faites glisser sur le câble le capot, le ressort éventuel et le manchon de décharge de traction. Cette étape paraît banale, mais un capot oublié impose de dessouder les trois bornes pour recommencer.
Retirez environ 20 à 25 mm de gaine extérieure avec la pince à dénuder. Ne coupez pas profondément. Une entaille dans l’isolant d’un conducteur crée une rupture différée, parfois après seulement quelques pliures. Si le câble possède une tresse de cuivre, écartez-la doucement avec une pointe ou une petite pince, rassemblez-la en un toron régulier, puis torsadez-la légèrement. Cette tresse sera soudée au sleeve. Elle ne doit jamais toucher les bornes du tip ou du ring.
Dénudez ensuite chaque conducteur sur 3 à 4 mm. Certains câbles fins emploient des fils émaillés, recouverts d’un vernis coloré plutôt que d’un isolant plastique. Dans ce cas, le cuivre ne prendra pas la soudure tant que le vernis n’aura pas été retiré par grattage délicat ou brûlé très brièvement à l’étamage. Une odeur âcre et une soudure qui forme une bille sans mouiller le fil signalent souvent ce revêtement. Travaillez dans un espace ventilé et évitez de respirer les fumées.
L’étamage consiste à déposer une fine couche de soudure sur la tresse et les extrémités dénudées. Nettoyez la panne chaude, posez-la sous le conducteur pendant une à deux secondes, puis approchez le fil de soudure du câble, pas directement de la panne. Le métal doit absorber une pellicule brillante sans former une grosse boule. Une tresse étamée devient plus facile à guider vers le sleeve. Un conducteur trop chargé devient rigide, et sa zone de flexion casse plus facilement dans le temps.
Les longueurs doivent rester courtes. Avec plus de 5 mm de cuivre apparent, deux fils peuvent se toucher lors du remontage. Avec moins de 2 mm, la soudure manque de prise mécanique. L’objectif est d’obtenir trois conducteurs propres, séparés et capables d’atteindre leurs cosses sans tension. Une gaine thermorétractable de petit diamètre peut protéger un fil proche d’une borne voisine, mais elle ne remplace pas le serre-câble.
Un câble TRS stéréo demande une attention particulière si les conducteurs ont des couleurs différentes de celles attendues. Reprenez les notes faites au multimètre sur la fiche ancienne. Sans ancienne fiche exploitable, contrôlez l’autre extrémité du cordon et associez chaque fil à son contact. La couleur sert de repère visuel ; le test de continuité établit le câblage réel.
Respecter la préparation mécanique avant la soudure du connecteur audio
Bloquez le corps de la fiche dans l’étau avec une pression modérée, après avoir vérifié que le câble n’est relié à aucun appareil. Ne serrez jamais les parties filetées ou les contacts métalliques au point de les déformer. Orientez les cosses vers le haut et placez les fils à blanc, sans soudure, pour vérifier leur cheminement. La tresse doit rejoindre le sleeve sans passer au-dessus du tip ni du ring.
Cette préparation évite les soudures sous contrainte. Un fil tiré pour atteindre sa borne peut tenir lors du premier essai, puis se rompre dans le capot après quelques utilisations. Un câble correctement préparé conserve une petite courbe souple entre la sortie de gaine et chaque cosse. C’est cette réserve de longueur qui absorbe les mouvements du cordon.
Réaliser la soudure tip ring sleeve sur une fiche jack TRS
Après avoir débranché tous les appareils et isolé le poste de soudure de toute alimentation secteur, commencez par repérer une dernière fois les bornes. Le tip correspond à la pointe de la fiche, le ring à la bague centrale et le sleeve au corps métallique arrière. Le schéma le plus courant sur un câble stéréo attribue le conducteur gauche au tip, le conducteur droit au ring et la tresse au sleeve. Sur un câble symétrique, les deux conducteurs de signal vont au tip et au ring selon le relevé effectué au multimètre.
Étamez très légèrement chaque cosse. Posez la panne propre sur la borne une seconde, ajoutez une petite quantité de soudure, puis retirez le fer. Cette couche facilite ensuite la fusion avec le fil préparé. Placez le conducteur du tip contre sa cosse, chauffez l’ensemble pendant deux à trois secondes et laissez la soudure se répartir. Retirez le fer avant de bouger le câble. Une soudure brillante, lisse et solidement attachée au métal est recherchée. Une soudure grise, granuleuse ou mobile est froide et doit être refaite.
Procédez de la même façon pour le ring, puis terminez par la tresse sur le sleeve. Commencer par les petits conducteurs réduit le risque de les brûler en manipulant ensuite la masse, généralement plus volumineuse. La tresse peut demander une seconde de chauffe supplémentaire. Elle ne doit cependant pas devenir une masse de métal qui englobe les contacts voisins. Si la borne sleeve est reliée à une patte de serre-câble, ne confondez pas le point électrique et le dispositif mécanique.
Le fer à souder ne doit jamais servir à faire fondre l’isolant pour dégager de la place. Si les fils se touchent, coupez, dénudez et préparez-les à nouveau. Une connexion audio fiable repose sur la séparation physique des trois contacts. Le moindre brin de cuivre errant entre le ring et le sleeve peut transformer une sortie stéréo en canal muet ou créer des craquements intermittents.
Ne refermez pas la fiche tant que le multimètre n’a pas contrôlé chaque contact. Une erreur découverte capot vissé impose souvent de chauffer à nouveau des fils déjà fragilisés.
Le temps de soudure réel pour une seule fiche, lorsque les fils sont prêts, se situe autour de 10 à 15 minutes. Comptez plutôt 30 à 45 minutes pour une première réparation, contrôle compris. Un professionnel de l’électronique peut effectuer ce travail, mais la main-d’œuvre minimale rend rarement l’opération rentable sur un câble standard. Des prestations de réparation légère observées le 12 mars 2026 se situent fréquemment entre 25 et 45 € en journée de semaine, hors transport du matériel ; un câble neuf correct peut coûter moins cher.
Une fois les trois points soudés, laissez refroidir une minute sans déplacer le cordon. Refermez le serre-câble sur la gaine extérieure uniquement. Il ne doit pas pincer les fils internes. Vissez le capot sans forcer. Si le filetage bloque, démontez et vérifiez qu’aucun conducteur ne dépasse dans la zone du capot.
Contrôler le test de câble et décider entre réparer ou remplacer
Le test de câble commence toujours câble débranché de la source audio, de l’amplificateur et des enceintes. Réglez le multimètre sur le mode continuité sonore ou sur la plus petite plage de résistance. Placez une pointe de touche sur le tip d’une fiche et l’autre sur le tip de la seconde. Le multimètre doit réagir nettement. Répétez l’opération entre ring et ring, puis sleeve et sleeve. Sur un câble correctement assemblé, chaque liaison affiche une continuité proche de 0 ohm ou un signal sonore stable.
Contrôlez ensuite les défauts croisés. Il ne doit y avoir aucune continuité entre tip et ring, tip et sleeve, ni ring et sleeve, sauf montage particulier imposé par un appareil. Manipulez doucement le câble près de chaque fiche pendant le test. Si le bip disparaît quand vous pliez le cordon, la rupture se situe encore dans la zone sollicitée. Il faut alors recouper quelques centimètres de câble et recommencer l’assemblage, plutôt que d’espérer qu’un capot plus serré résoudra le problème.
Après ce contrôle électrique, branchez le câble sur un appareil éteint ou avec son volume réglé au minimum. Remettez l’appareil sous tension, puis écoutez les deux canaux avec une source connue. Sur une liaison symétrique, vérifiez l’absence de bourdonnement et de perte de niveau. Sur un casque, écoutez une piste dont les voix et instruments sont répartis entre gauche et droite. Cette méthode détecte une inversion de canaux qui passerait inaperçue avec le seul multimètre.
| Résultat du test | Cause probable | Décision pratique |
|---|---|---|
| Aucun son sur les deux canaux | Sleeve ou conducteur principal dessoudé | Ouvrez la fiche et reprenez les soudures |
| Un seul canal audible | Tip ou ring mal raccordé | Vérifiez la continuité conducteur par conducteur |
| Grésillement en bougeant la fiche | Rupture interne près du serre-câble | Recoupez le câble et remontez une fiche neuve |
| Bourdonnement sur une liaison ligne | Tresse de masse absente ou en contact parasite | Inspectez le sleeve et les brins de blindage |
La décision dépend de l’état global du cordon. Réparez vous-même lorsqu’une fiche est la seule zone abîmée, que la gaine reste souple et qu’aucune partie du câble n’est écrasée ou durcie. Remplacez le câble entier si plusieurs ruptures apparaissent, si l’isolant se fend ou si le blindage est visible sur une longueur notable. Un câble neuf TRS de qualité correcte entre 3 et 5 mètres se trouve couramment entre 18 et 45 €, relevé le 12 mars 2026 sur des vendeurs en ligne disponibles à toute heure.
Un professionnel devient pertinent pour un câble multipaire, un faisceau de studio, une liaison installée dans une cloison ou une panne qui semble venir d’un appareil et non du cordon. Sans matériel entre les mains, il est impossible d’établir si une prise de casque, une sortie d’interface ou une console audio a subi un dommage interne. Le câble peut être sain et le connecteur femelle de l’équipement défaillant.
Réparez vous-même une fiche TRS isolément endommagée si le test confirme que le reste du câble est continu. Entre une fiche à 6 € et un câble neuf à 30 €, le calcul est net, à condition de disposer déjà du fer, du multimètre et de réaliser trois soudures propres.
Quelle est la différence entre un jack TS et un jack TRS ?
Un jack TS possède deux contacts et sert surtout aux liaisons mono non symétriques. Un jack TRS possède trois contacts, tip, ring et sleeve, pour la stéréo, l’audio symétrique ou certains branchements spécifiques.
Peut-on utiliser un câble jack TRS pour une guitare électrique ?
Une guitare électrique passive utilise normalement un câble TS mono. Un câble TRS peut fonctionner dans certains cas, mais il n’est pas le choix habituel et peut provoquer un comportement imprévu avec des jacks de commutation ou certains équipements.
Pourquoi le son coupe-t-il lorsque la fiche bouge ?
La cause la plus fréquente est un conducteur cassé près de la sortie de câble, là où les flexions sont répétées. Une soudure froide ou un serre-câble qui ne maintient pas la gaine peuvent produire le même symptôme.
Faut-il obligatoirement un multimètre pour réparer un câble audio ?
Le multimètre n’est pas indispensable pour souder, mais il est nécessaire pour vérifier la continuité, repérer les contacts et détecter un court-circuit avant de reconnecter le câble à un appareil audio.
