Une habitation équipée de prises à deux broches, d’un tableau ancien ou d’appareils métalliques sans protection peut laisser circuler un courant de défaut vers une carcasse de lave-linge, une chaudière ou une canalisation. La pose d’un piquet galvanisé crée un chemin de fuite vers le sol, mais le piquet seul ne protège personne s’il n’est pas relié, contrôlé et associé à des dispositifs différentiels adaptés.
En bref
- Une prise de terre évacue les courants de défaut vers le sol et participe à la sécurité électrique des personnes.
- Un piquet galvanisé de 1,5 à 2 mètres peut convenir en rénovation lorsque la boucle en fond de fouille est impossible.
- Coupez le disjoncteur général et contrôlez l’absence de tension avant toute action sur le tableau ou la barrette de mesure.
- La valeur de terre doit être mesurée avec un telluromètre, appareil que le multimètre domestique ne remplace pas.
- La liaison finale au tableau et le contrôle de l’installation électrique relèvent d’un électricien qualifié.
Comprendre le rôle d’une prise de terre dans une installation électrique
La prise de terre ne sert pas à faire fonctionner un appareil. Elle intervient lorsqu’un défaut d’isolement met une masse métallique sous tension, par exemple lorsqu’un fil abîmé touche la carcasse d’un lave-linge. Le courant peut alors emprunter le conducteur de terre plutôt que le corps de la personne qui touche l’appareil.
Dans une installation électrique récente, les prises, les canalisations métalliques accessibles, certains équipements de chauffage et le tableau sont reliés à un même système de terre. Cette liaison équipotentielle met les éléments métalliques au même potentiel électrique. Elle réduit la différence de tension que le corps pourrait subir entre deux objets touchés simultanément.
Le piquet galvanisé constitue une électrode plantée dans un sol suffisamment conducteur. Son acier recouvert de zinc résiste mieux à la corrosion qu’un acier brut, mais il reste dépendant de l’humidité, de la nature du terrain et de la qualité des connexions. Dans une terre sèche, caillouteuse ou très sableuse, un seul piquet court peut donner une résistance trop élevée.
La norme NF C 15-100 impose une prise de terre pour les installations neuves et les rénovations importantes. Elle ne fixe pas une valeur unique applicable à tous les logements, car le calcul dépend du dispositif différentiel installé. Avec un dispositif différentiel général de 500 mA, une résistance de terre de 100 ohms maximum permet de respecter la relation RA × IΔn ≤ 50 V en conditions normales.
Cette limite ne doit pas être confondue avec un objectif de confort. Dans la pratique, viser une valeur plus basse donne une meilleure marge lorsque le sol change d’humidité au fil des saisons. Une mesure satisfaisante en hiver peut devenir médiocre après un été sec, surtout avec un électrode unique enfoncée dans une zone très drainante.
Un disjoncteur différentiel de 30 mA protège les circuits concernés contre les défauts dangereux pour les personnes, mais il ne remplace pas la terre. Sans raccordement au sol, le défaut peut rester présent sur une carcasse métallique sans déclencher dans les conditions attendues. La protection repose sur l’association du conducteur vert-jaune, de la prise de terre et des interrupteurs différentiels.
Une prise murale qui chauffe, noircit ou provoque des déclenchements demande un diagnostic distinct. Le défaut peut venir du serrage, de la surcharge ou d’un conducteur abîmé, même si la terre est présente. Les signes à surveiller sont détaillés dans cet article sur une prise électrique qui chauffe.
Un piquet posé sans mesure finale reste une hypothèse, pas un système de protection vérifié. La suite consiste donc à choisir un emplacement où le métal rencontrera un sol durablement humide et à préparer un raccordement accessible pour les contrôles.
Choisir l’emplacement du piquet galvanisé et préparer le terrain
Avant de creuser, coupez le disjoncteur général uniquement si vous devez intervenir sur la barrette de coupure, le tableau ou un conducteur existant. La recherche d’emplacement et le terrassement peuvent se faire hors tableau, mais aucun fil électrique ne doit être dénudé ni déplacé sous tension. Si l’arrivée électrique ou les réseaux enterrés sont mal identifiés, faites repérer la zone avant de planter.
Le piquet se place dehors, dans une partie du terrain qui conserve une certaine humidité. Évitez les remblais récents, les zones couvertes par une terrasse imperméable, les sols au pied d’un mur très sec et les endroits susceptibles d’être remaniés. Un emplacement accessible est préférable, car le raccordement doit rester inspectable au fil des années.
Ne plantez pas à l’aveugle près d’une arrivée d’eau, de gaz, d’électricité, d’assainissement ou de télécommunications. Les plans de réseaux disponibles dans le dossier du logement donnent une première indication, mais ils ne remplacent pas un repérage sur place. Une gaine oubliée dans un jardin peut être endommagée par un coup de masse et transformer un chantier simple en réparation coûteuse.
La solution par piquet est surtout adaptée à la rénovation. Dans une construction neuve, une boucle en fond de fouille, installée avant le coulage des fondations, offre généralement un contact plus étendu avec le terrain. Une tranchée horizontale avec conducteur nu peut également être retenue lorsque le sol est trop compact pour un enfoncement vertical efficace.
Prévoir les outils d’installation et les composants adaptés
Le matériel dépend du type de raccordement prévu, mais le principe reste stable. Il faut un piquet galvanisé adapté au sol, une cosse ou un collier de connexion résistant à la corrosion, un conducteur de terre vert-jaune dimensionné, une barrette de coupure et un regard de visite. Le regard protège le point de connexion tout en permettant une mesure ultérieure.
| Élément | Usage dans le système de terre | Repère pratique |
|---|---|---|
| Piquet galvanisé | Mettre le conducteur en contact avec le terrain | Longueur courante de 1,5 à 2 mètres en rénovation |
| Barrette de coupure | Isoler l’électrode lors d’une mesure au telluromètre | Doit rester accessible dans un regard ou un local technique |
| Conducteur vert-jaune | Relier la terre au bornier principal du tableau | Section à déterminer selon la configuration et la NF C 15-100 |
| Collier de terre | Assurer la liaison mécanique entre piquet et conducteur | Préférer un modèle prévu pour l’usage enterré |
| Telluromètre | Mesurer la résistance réelle de l’électrode | Indispensable pour valider le résultat |
Un piquet de 1,5 mètre coûte couramment entre 18 et 40 euros en magasin de bricolage, relevé en janvier 2026 sur les horaires commerciaux de journée. Ajoutez 15 à 35 euros pour le regard, le collier et les accessoires de raccordement. Ces fournitures ne couvrent ni la mesure ni la liaison au tableau, deux opérations qui demandent une vérification sérieuse.
Un marteau de masse, une bêche, une pince adaptée et un niveau constituent les outils d’installation habituels. Un burin ou une barre à mine peut aider dans les terrains durs, mais il ne faut pas frapper directement sur une cosse ou sur le conducteur. La tête du piquet doit rester exploitable pour le serrage final.
Le terrain décide largement du résultat. Un sol argileux humide donne souvent de meilleurs résultats qu’un terrain rocheux ou sableux, même avec un piquet identique. Si le premier essai donne une résistance trop forte, la réponse peut être d’ajouter une électrode ou de créer une tranchée, pas simplement de serrer davantage le collier.
Cette préparation évite de construire une terre difficile à contrôler dès la première année. La pose physique vient ensuite, mais elle doit préserver le piquet, le câble et l’accès à la barrette de coupure.

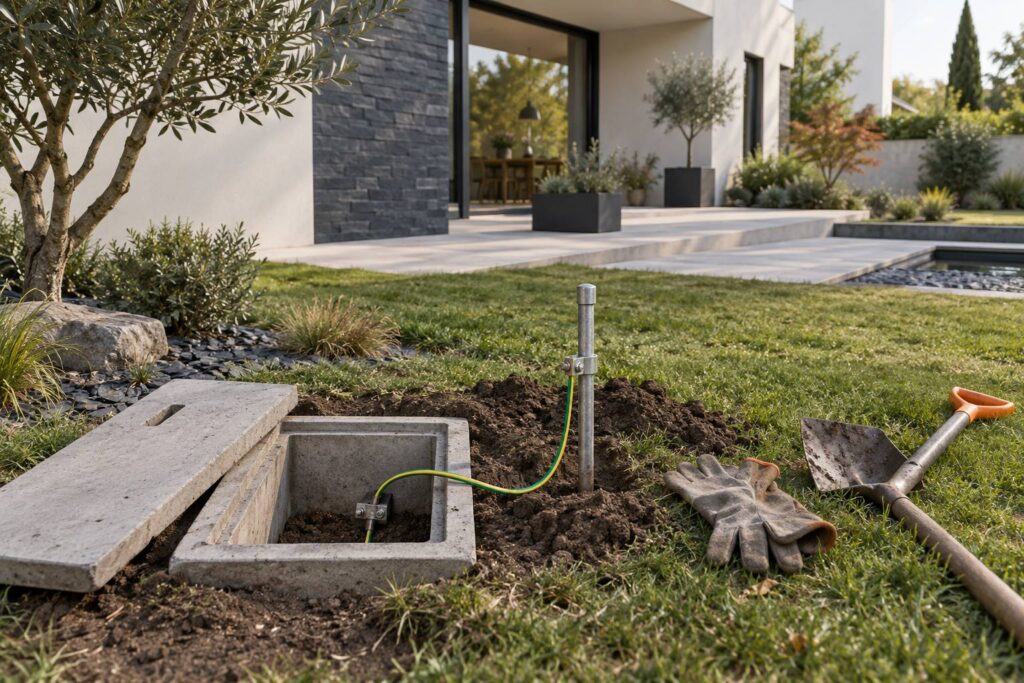

Poser un piquet galvanisé sans dégrader le raccordement de terre
Coupez le disjoncteur général avant toute opération sur le conducteur de terre existant, le bornier principal ou la barrette de coupure. Vérifiez l’absence de tension avec un vérificateur d’absence de tension adapté avant d’ouvrir une enveloppe électrique. Le simple fait d’abaisser le levier d’un disjoncteur ne suffit pas si le tableau a été modifié ou si plusieurs sources sont présentes.
Commencez par ouvrir une zone de travail suffisamment large pour installer le regard de visite. Le raccordement ne doit pas être enterré à nu dans une motte de terre, car une connexion inaccessible finit par s’oxyder sans pouvoir être inspectée. Le regard doit rester repérable après les plantations, les gravillons ou une future réfection du jardin.
Présentez le piquet à la verticale et enfoncez-le progressivement avec une masse. Gardez quelques centimètres disponibles pour installer le collier sans contrainte et placez la tête dans le regard. Si le piquet rencontre rapidement une pierre massive ou un réseau suspect, arrêtez les coups et changez d’emplacement après contrôle.
- Débranchez l’alimentation générale avant de toucher au câblage ou à la barrette de terre.
- Creusez un logement permettant de placer le regard de visite à niveau du sol fini.
- Enfoncez le piquet à la verticale par frappes régulières sans écraser son extrémité.
- Fixez le collier prévu pour le piquet avec un serrage franc, sans déformer le conducteur.
- Faites cheminer le câble dans une protection mécanique adaptée jusqu’à la barrette de coupure.
- Refermez le regard seulement après inspection visuelle et mesure de la terre.
Le conducteur entre le piquet et la barrette doit être protégé contre les chocs de jardinage, les rongeurs et les passages d’outils. Une gaine adaptée et une trajectoire lisible évitent qu’un coup de bêche ne coupe la liaison quelques années plus tard. Un câble vert-jaune disparaissant directement dans le sol sans protection ne facilite ni le contrôle ni la maintenance.
Le raccordement doit être réalisé sans mélange de métaux incompatible ni collier improvisé. Une liaison desserrée augmente la résistance électrique et peut chauffer en cas de défaut. L’humidité du sol, la corrosion et les cycles de gel exercent déjà une contrainte suffisante sur ce point de contact.
La barrette de coupure sert à isoler la prise de terre de l’installation lors de la mesure. Elle ne doit jamais rester ouverte pendant l’usage normal du logement. Une terre débranchée, même avec un piquet parfaitement planté dehors, ne protège plus les circuits reliés au tableau.

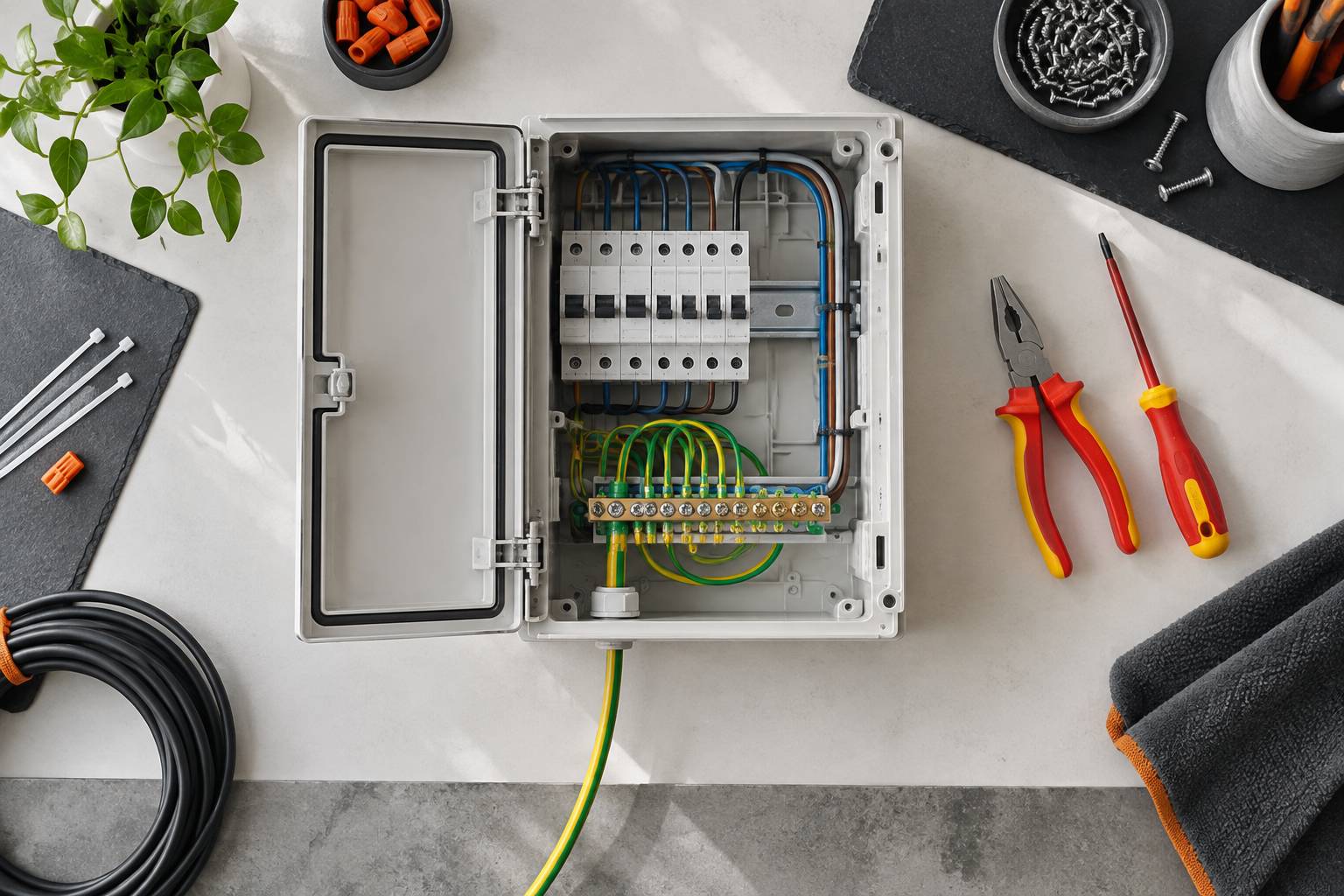

La connexion au bornier principal concerne directement la protection des personnes et l’équilibre de toute l’installation électrique. Un particulier peut préparer le terrassement et poser le regard, mais le raccordement final au tableau doit être confié à un électricien lorsqu’il existe un doute sur les sections, les différentiels ou l’état du câblage ancien.
La qualité d’une pose ne se juge pas à la profondeur apparente du piquet. Elle se juge à la continuité de la liaison, à l’accessibilité du dispositif et à une mesure réalisée avec l’appareil approprié.
Contrôler la mise à la terre et comprendre les normes électriques
Après la pose, remettez le raccordement en état uniquement après avoir vérifié chaque serrage et l’intégrité de l’isolant. Le disjoncteur général ne doit être réarmé qu’une fois le tableau refermé et les protections remises en place. Une fois l’installation sous tension, le bouton test des interrupteurs différentiels permet de vérifier leur mécanisme, mais il ne mesure pas la qualité de la terre.
Le contrôle de la résistance exige un telluromètre. Cet appareil envoie un signal dans l’électrode puis calcule la résistance du système de terre à l’aide de piquets auxiliaires, selon une méthode de mesure déterminée. Un multimètre entre la borne de terre et un neutre ne donne pas une valeur exploitable pour déclarer une prise de terre correcte.
Pour mesurer, l’électricien ouvre la barrette de coupure afin d’isoler l’électrode du reste des circuits. Cette opération se fait installation hors tension pour toute manipulation au tableau. La barrette est ensuite refermée avant remise en service, car une mesure correcte suivie d’un oubli de reconnexion annulerait tout le travail.
Le référentiel NF C 15-100 demande que les circuits soient protégés par des dispositifs différentiels à haute sensibilité de 30 mA dans les logements. Le tableau doit également comporter une coupure générale et une répartition cohérente des circuits. Les règles applicables au tableau sont développées dans ce dossier consacré aux normes du tableau électrique.
Reconnaître les situations qui imposent un électricien
Une installation ancienne comporte parfois un seul conducteur de protection pour une partie de la maison, des prises sans borne de terre ou des fils de couleurs non conformes aux usages actuels. Le remplacement d’un piquet ne corrige pas ces défauts. Il faut alors rechercher la continuité du conducteur vert-jaune depuis chaque circuit jusqu’au bornier principal.
Un électricien facture généralement entre 90 et 140 euros TTC pour un diagnostic de terre et des contrôles de base en journée de semaine, tarifs relevés en janvier 2026, hors travaux de reprise. Une création complète avec piquet, regard, raccordement, mesure et reprise limitée du tableau se situe fréquemment entre 450 et 900 euros TTC sur cette même plage horaire, selon l’accès et l’état du câblage.
Le prix monte lorsque la maison nécessite plusieurs électrodes, une longue tranchée, un remplacement de conducteurs ou une remise à niveau du tableau. Une proposition limitée à la plantation d’un piquet sans mesure ni contrôle des différentiels ne répond pas à l’objectif. Demandez le détail du matériel, de la méthode de mesure et du résultat chiffré avant d’accepter les travaux.
Les schémas sont utiles pour comprendre le cheminement entre le tableau, le bornier et les circuits, mais ils ne remplacent pas un relevé sur place. Pour distinguer les représentations usuelles, consultez les types de schémas électriques domestiques. La conformité complète d’un logement ne peut pas être affirmée à distance sans contrôle des sections, des protections et des liaisons existantes.
Un résultat de mesure doit être conservé avec les documents du logement. Cette valeur sert de point de comparaison si des travaux de jardin, une extension ou une panne électrique modifient plus tard le système de terre.
Réparer, compléter ou faire refaire une prise de terre existante
Le cas le plus fréquent n’est pas l’absence totale de piquet, mais une terre ancienne impossible à identifier. Une barrette cachée derrière un tableau, un regard enterré sous des gravillons ou un conducteur coupé pendant des travaux de jardin peuvent expliquer une mesure incohérente. Avant de remplacer quoi que ce soit, recherchez le point de coupure et l’état physique des connexions.
Coupez le disjoncteur général avant de déposer le capot du tableau ou de manipuler la barrette. Un conducteur vert-jaune desserré dans un regard peut être remplacé si la section est connue, si le cheminement est intact et si le raccordement reste accessible. En revanche, un fil cassé dans une gaine, une terre commune incertaine ou un tableau sans protections différentielles adaptées exigent un diagnostic professionnel.
Un piquet galvanisé peut durer plusieurs décennies dans un terrain favorable, mais sa longévité dépend de la corrosion et des mouvements de sol. Le raccordement est souvent la première pièce à contrôler, car un collier oxydé ou desserré dégrade la mesure avant que le piquet lui-même ne devienne inutilisable. Le regard permet précisément cette inspection sans excavation complète.
Ajouter un second piquet peut améliorer la résistance, à condition de respecter une implantation pensée pour le terrain et de relier les électrodes correctement. Les planter côte à côte à quelques dizaines de centimètres ne produit pas forcément le gain attendu, car elles travaillent alors dans une même zone de sol. La décision doit suivre une mesure, pas une intuition.
Un système très ancien avec prises sans terre demande plus qu’un piquet neuf. Il faut tirer un conducteur de protection vers les circuits concernés, revoir les boîtes de dérivation et vérifier les liaisons équipotentielles de la salle d’eau. Ces travaux touchent aux volumes humides, aux protections différentielles et à la distribution du tableau.
Ne faites pas relier une terre au réseau d’eau, à une canalisation de gaz ou à une structure métallique prise au hasard. Ces éléments peuvent être interrompus par une réparation, un raccord isolant ou une partie plastique. Ils peuvent participer aux liaisons équipotentielles lorsqu’ils sont traités selon les règles, mais ils ne remplacent pas l’électrode de terre prévue à cet effet.
Le verdict est net. Vous pouvez préparer le terrain, poser un regard et enfoncer un piquet galvanisé après repérage des réseaux. Faites réaliser ou vérifier le raccordement au tableau et la mesure au telluromètre par un électricien, car une terre non mesurée ne permet pas de valider la protection des personnes.
Quelle longueur choisir pour un piquet de terre galvanisé ?
En rénovation, les piquets de 1,5 à 2 mètres sont courants. La longueur ne garantit toutefois pas la qualité de la terre, car le résultat dépend surtout de l’humidité et de la résistivité du sol, mesurées au telluromètre.
Peut-on vérifier une prise de terre avec un multimètre ?
Non. Un multimètre peut montrer une tension ou une continuité dans certains cas, mais il ne mesure pas la résistance réelle de l’électrode dans le sol. Un telluromètre et une méthode de mesure adaptée sont nécessaires.
Faut-il couper le courant pour planter le piquet ?
Le terrassement seul ne demande pas de coupure électrique. Le disjoncteur général doit en revanche être coupé avant toute manipulation du conducteur de terre, de la barrette de coupure ou du tableau électrique.
Quel prix prévoir pour une création de prise de terre ?
En janvier 2026, une création complète avec matériel, raccordement et mesure se situe souvent entre 450 et 900 euros TTC en journée de semaine. Le montant augmente si une tranchée longue, plusieurs piquets ou une reprise du tableau sont nécessaires.
